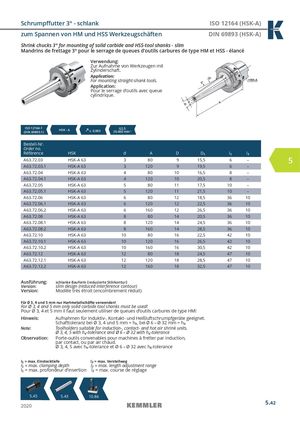

Schrumpff utter 3° - schlank ISO 12164 (HSK-A)
Shrink chucks 3° for mounting of solid carbide and HSS-tool shanks - slim
Mandrins de frettage 3° pour le serrage de queues d‘outils carbures de type HM et HSS - élancéMandrins de frettage 3° pous de type HM et HSS - élancé
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
ISO 12164-1 G2,5
HSK - A ≤ 0,003 25.000 min
(DIN 69893-1) -1
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 |
| A63.72.03 | HSK-A 63 | 3 | 80 | 9 | 15,5 | 6 | – |
| A63.72.03.1 | HSK-A 63 | 3 | 120 | 9 | 19,5 | 6 | – |
| A63.72.04 | HSK-A 63 | 4 | 80 | 10 | 16,5 | 8 | – |
| A63.72.04.1 | HSK-A 63 | 4 | 120 | 10 | 20,5 | 8 | – |
| A63.72.05 | HSK-A 63 | 5 | 80 | 11 | 17,5 | 10 | – |
| A63.72.05.1 | HSK-A 63 | 5 | 120 | 11 | 21,5 | 10 | – |
| A63.72.06 | HSK-A 63 | 6 | 80 | 12 | 18,5 | 36 | 10 |
| A63.72.06.1 | HSK-A 63 | 6 | 120 | 12 | 22,5 | 36 | 10 |
| A63.72.06.2 | HSK-A 63 | 6 | 160 | 12 | 26,5 | 36 | 10 |
| A63.72.08 | HSK-A 63 | 8 | 80 | 14 | 20,5 | 36 | 10 |
| A63.72.08.1 | HSK-A 63 | 8 | 120 | 14 | 24,5 | 36 | 10 |
| A63.72.08.2 | HSK-A 63 | 8 | 160 | 14 | 28,5 | 36 | 10 |
| A63.72.10 | HSK-A 63 | 10 | 80 | 16 | 22,5 | 42 | 10 |
| A63.72.10.1 | HSK-A 63 | 10 | 120 | 16 | 26,5 | 42 | 10 |
| A63.72.10.2 | HSK-A 63 | 10 | 160 | 16 | 30,5 | 42 | 10 |
| A63.72.12 | HSK-A 63 | 12 | 80 | 18 | 24,5 | 47 | 10 |
| A63.72.12.1 | HSK-A 63 | 12 | 120 | 18 | 28,5 | 47 | 10 |
| A63.72.12.2 | HSK-A 63 | 12 | 160 | 18 | 32,5 | 47 | 10 |
Ausführung: schlanke Bauform (reduzierte Störkontur) Version: slim design (reduced interference contour)
Version: Modèle très étroit (encombrement réduit)
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h 4 6 Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h -tolerance and
- 6 –
- 32 with h -tolerance
4 6
Observation: Porte-outils convenables pour machines à fretter par induction, par contact, ou par air chaud.
- 3, 4, 5 avec h -tolerance et
- 6 –
- 32 avec h -tolerance
4 6
l1 = max. Einstecktiefe l2 = max. Verstellweg l = max. clamping depth l = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage 1 2
