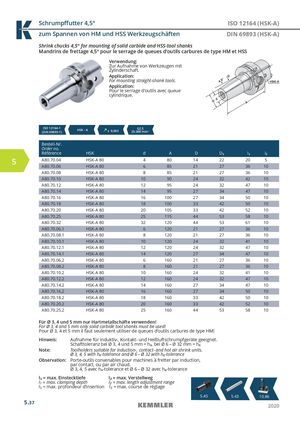

Общий каталог Kemmler 2020 - страница 180
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Shrink chucks 4,5° for mounting of solid carbide and HSS-tool shanks
Mandrins de frettage 4,5° pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
ISO 12164-1 G2,5
HSK - A ≤ 0,003 25.000 min
(DIN 69893-1) -1
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 |
| A80.70.04 | HSK-A 80 | 4 | 80 | 14 | 22 | 20 | 5 |
| A80.70.06 | HSK-A 80 | 6 | 85 | 21 | 27 | 36 | 10 |
| A80.70.08 | HSK-A 80 | 8 | 85 | 21 | 27 | 36 | 10 |
| A80.70.10 | HSK-A 80 | 10 | 90 | 24 | 32 | 42 | 10 |
| A80.70.12 | HSK-A 80 | 12 | 95 | 24 | 32 | 47 | 10 |
| A80.70.14 | HSK-A 80 | 14 | 95 | 27 | 34 | 47 | 10 |
| A80.70.16 | HSK-A 80 | 16 | 100 | 27 | 34 | 50 | 10 |
| A80.70.18 | HSK-A 80 | 18 | 100 | 33 | 42 | 50 | 10 |
| A80.70.20 | HSK-A 80 | 20 | 105 | 33 | 42 | 52 | 10 |
| A80.70.25 | HSK-A 80 | 25 | 115 | 44 | 53 | 58 | 10 |
| A80.70.32 | HSK-A 80 | 32 | 120 | 44 | 53 | 61 | 10 |
| A80.70.06.1 | HSK-A 80 | 6 | 120 | 21 | 27 | 36 | 10 |
| A80.70.08.1 | HSK-A 80 | 8 | 120 | 21 | 27 | 36 | 10 |
| A80.70.10.1 | HSK-A 80 | 10 | 120 | 24 | 32 | 41 | 10 |
| A80.70.12.1 | HSK-A 80 | 12 | 120 | 24 | 32 | 47 | 10 |
| A80.70.14.1 | HSK-A 80 | 14 | 120 | 27 | 34 | 47 | 10 |
| A80.70.06.2 | HSK-A 80 | 6 | 160 | 21 | 27 | 36 | 10 |
| A80.70.08.2 | HSK-A 80 | 8 | 160 | 21 | 27 | 36 | 10 |
| A80.70.10.2 | HSK-A 80 | 10 | 160 | 24 | 32 | 41 | 10 |
| A80.70.12.2 | HSK-A 80 | 12 | 160 | 24 | 32 | 47 | 10 |
| A80.70.14.2 | HSK-A 80 | 14 | 160 | 27 | 34 | 47 | 10 |
| A80.70.16.2 | HSK-A 80 | 16 | 160 | 27 | 34 | 50 | 10 |
| A80.70.18.2 | HSK-A 80 | 18 | 160 | 33 | 42 | 50 | 10 |
| A80.70.20.2 | HSK-A 80 | 20 | 160 | 33 | 42 | 52 | 10 |
| A80.70.25.2 | HSK-A 80 | 25 | 160 | 44 | 53 | 58 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h 4 6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h -tolerance and
- 6 –
- 32 with h -tolerance
4 6
Observation: Porte-outils convenables pour machines à fretter par induction, par contact, ou par air chaud.
- 3, 4, 5 avec h -tolerance et
- 6 –
- 32 avec h -tolerance
4 6 l = max. Einstecktiefe l = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range
