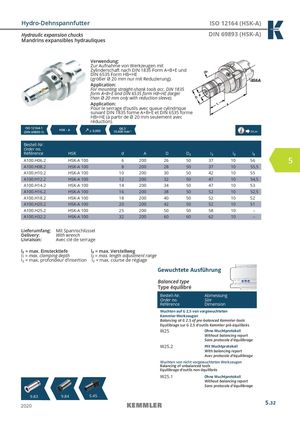

Общий каталог Kemmler 2020 - страница 175

Hydro-Dehnspannfutter ISO 12164 (HSK-A) Hydraulic expansion chucks DIN 69893 (HSK-A) Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HB+HE (larger than Ø 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HB+HE (à partir de Ø 20 mm seulement avec réduction). ISO 12164-1(DIN 69893-1)HSK - A  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Order no. Référence HSK d A D D1 l1 l2 l3 A100.H06.2 HSK-A 100 6 200 26 50 37 10 56 5 A100.H08.2 HSK-A 100 8 200 28 50 37 10 55,5 A100.H10.2 HSK-A 100 10 200 30 50 42 10 55 A100.H12.2 HSK-A 100 12 200 32 50 47 10 54,5 A100.H14.2 HSK-A 100 14 200 34 50 47 10 53 A100.H16.2 HSK-A 100 16 200 38 50 52 10 52,5 A100.H18.2 HSK-A 100 18 200 40 50 52 10 52 A100.H20.2 HSK-A 100 20 200 42 50 52 10 51 A100.H25.2 HSK-A 100 25 200 50 50 58 10 – A100.H32.2 HSK-A 100 32 200 60 60 62 10 – Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage 9.83 9.84 51.1465 2020 5.32
