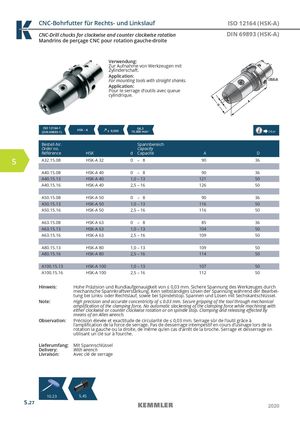

CNC-Bohrfutter für Rechts- und Linkslauf ISO 12164 (HSK-A)

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks.

Application: Pour le serrage d‘outils avec queue cylindrique.

ISO 12164-1  G6,3

HSK - A ≤ 0,030 15.000 min 

(DIN 69893-1) -1 14. 04

Bestell-Nr. Order no. Référence	HSK	Spannbereich Capacity d Capacité	A	D
A32.15.08	HSK-A 32	0 – 8	90	36
A40.15.08	HSK-A 40	0 – 8	90	36
A40.15.13	HSK-A 40	1,0 – 13	121	50
A40.15.16	HSK-A 40	2,5 – 16	126	50
A50.15.08	HSK-A 50	0 – 8	90	36
A50.15.13	HSK-A 50	1,0 – 13	116	50
A50.15.16	HSK-A 50	2,5 – 16	116	50
A63.15.08	HSK-A 63	0 – 8	85	36
A63.15.13	HSK-A 63	1,0 – 13	104	50
A63.15.16	HSK-A 63	2,5 – 16	109	50
A80.15.13	HSK-A 80	1,0 – 13	109	50
A80.15.16	HSK-A 80	2,5 – 16	114	50
A100.15.13	HSK-A 100	1,0 – 13	107	50
A100.15.16	HSK-A 100	2,5 – 16	112	50

Hinweis:	Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
	mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbei-
	tung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:	High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
	amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with
	either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing eﬀ ected by
	means of an Allen wrench.
Observation:	Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à
	l’amplifi cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la
	rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en
	utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:	With wrench
Livraison:	Avec clé de serrage
