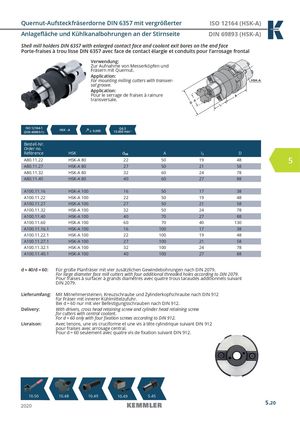

Общий каталог Kemmler 2020 - страница 163
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter ISO 12164 (HSK-A)
Anlagefl äche und Kühlkanalbohrungen an der Stirnseite DIN 69893 (HSK-A)
Shell mill holders DIN 6357 with enlarged contact face and coolant exit bores on the end face
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
ISO 12164-1 G6,3
HSK - A ≤ 0,005 15.000 min
(DIN 69893-1) -1
| Bestell-Nr. Order no. Référence | HSK | dh6 | A | l1 | D |
| A80.11.22 | HSK-A 80 | 22 | 50 | 19 | 48 |
| A80.11.27 | HSK-A 80 | 27 | 50 | 21 | 58 |
| A80.11.32 | HSK-A 80 | 32 | 60 | 24 | 78 |
| A80.11.40 | HSK-A 80 | 40 | 60 | 27 | 88 |
| A100.11.16 | HSK-A 100 | 16 | 50 | 17 | 38 |
| A100.11.22 | HSK-A 100 | 22 | 50 | 19 | 48 |
| A100.11.27 | HSK-A 100 | 27 | 50 | 21 | 58 |
| A100.11.32 | HSK-A 100 | 32 | 50 | 24 | 78 |
| A100.11.40 | HSK-A 100 | 40 | 70 | 27 | 88 |
| A100.11.60 | HSK-A 100 | 60 | 70 | 40 | 130 |
| A100.11.16.1 | HSK-A 100 | 16 | 100 | 17 | 38 |
| A100.11.22.1 | HSK-A 100 | 22 | 100 | 19 | 48 |
| A100.11.27.1 | HSK-A 100 | 27 | 100 | 21 | 58 |
| A100.11.32.1 | HSK-A 100 | 32 | 100 | 24 | 78 |
| A100.11.40.1 | HSK-A 100 | 40 | 100 | 27 | 88 |
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d = 60 only with four fi xation screws according to DIN 912.
Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
