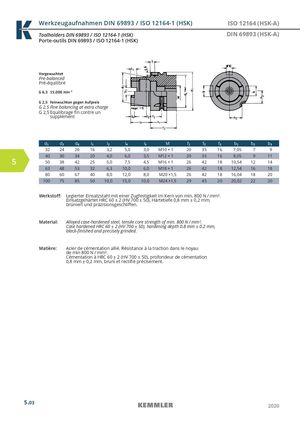

Общий каталог Kemmler 2020 - страница 146
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Werkzeugaufnahmen DIN 69893 / ISO 12164-1 (HSK) ISO 12164 (HSK-A)
Toolholders DIN 69893 / ISO 12164-1 (HSK) DIN 69893 (HSK-A)
Porte-outils DIN 69893 / ISO 12164-1 (HSK)
Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1
G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fi n contre un supplément
| d1 | d2 | d4 | l1 | l2 | l4 | l5 | M | f1 | f2 | f3 | b1 | b2 | b3 |
| 32 | 24 | 26 | 16 | 3,2 | 5,0 | 3,0 | M10 × 1 | 20 | 35 | 16 | 7,05 | 7 | 9 |
| 40 | 30 | 34 | 20 | 4,0 | 6,0 | 3,5 | M12 × 1 | 20 | 35 | 16 | 8,05 | 9 | 11 |
| 50 | 38 | 42 | 25 | 5,0 | 7,5 | 4,5 | M16 × 1 | 26 | 42 | 18 | 10,54 | 12 | 14 |
| 63 | 48 | 53 | 32 | 6,3 | 10,0 | 6,0 | M18 × 1 | 26 | 42 | 18 | 12,54 | 16 | 18 |
| 80 | 60 | 67 | 40 | 8,0 | 12,0 | 8,0 | M20 ×1,5 | 26 | 42 | 18 | 16,04 | 18 | 20 |
| 100 | 75 | 85 | 50 | 10,0 | 15,0 | 10,0 | M24 ×1,5 | 29 | 45 | 20 | 20,02 | 22 | 20 |
Werkstoff : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 800 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliff en.
Material: Alloyed case-hardened steel, tensile core strength of min. 800 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 800 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
