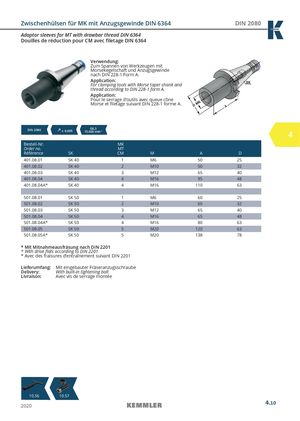

Zwischenhülsen für MK mit Anzugsgewinde DIN 6364 DIN 2080 Adaptor sleeves for MT with drawbar thread DIN 6364 Douilles de réduction pour CM avec filetage DIN 6364 Verwendung: Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A. Application: For clamping tools with Morse taper shank and thread according to DIN 228-1 form A. Application: Pour le serrage d’outils avec queue cône Morse et filetage suivant DIN 228-1 forme A. DIN 2080  ≤  0,005 G6,315.000 min-1 4 Bestell-Nr. MK Order no. MT Référence SK CM M A D 401.08.01 SK 40 1 M6 50 25 401.08.02 SK 40 2 M10 50 32 401.08.03 SK 40 3 M12 65 40 401.08.04 SK 40 4 M16 95 48 401.08.04A* SK 40 4 M16 110 63 501.08.01 SK 50 1 M6 60 25 501.08.02 SK 50 2 M10 60 32 501.08.03 SK 50 3 M12 65 40 501.08.04 SK 50 4 M16 65 48 501.08.04A* SK 50 4 M16 80 63 501.08.05 SK 50 5 M20 120 63 501.08.05A* SK 50 5 M20 138 78 * Mit Mitnahmeausfräsung nach DIN 2201 * With drive flats according to DIN 2201 * Avec des fraisures d‘entraînement suivant DIN 2201 Lieferumfang: Mit eingebauter Fräseranzugsschraube Delivery: With built-in tightening bolt Livraison: Avec vis de serrage montée 109.256 1101.567 2020 4.10
