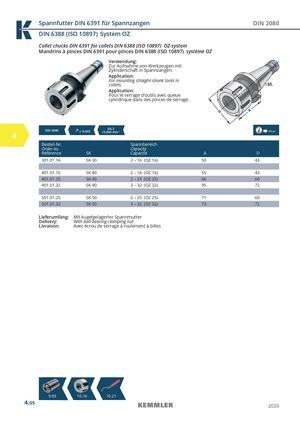

Spannfutter DIN 6391 für Spannzangen DIN 2080 DIN 6388 (ISO 10897) System OZ Collet chucks DIN 6391 for collets DIN 6388 (ISO 10897) OZ-system Mandrins à pinces DIN 6391 pour pinces DIN 6388 (ISO 10897) système OZ Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. 4 DIN 2080  ≤  0,003 G6,315.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence SK Capacité A D 301.01.16 SK 30 2 – 16 (OZ 16) 50 43 401.01.16 SK 40 2 – 16 (OZ 16) 55 43 401.01.25 SK 40 2 – 25 (OZ 25) 66 60 401.01.32 SK 40 3 – 32 (OZ 32) 95 72 501.01.25 SK 50 2 – 25 (OZ 25) 71 60 501.01.32 SK 50 3 – 32 (OZ 32) 73 72 Lieferumfang: Mit kugelgelagerter Spannmutter Delivery: With ball bearing clamping nut Livraison: Avec écrou de serrage à roulement à billes 9.03 10.10 10.21 4.05 2020
