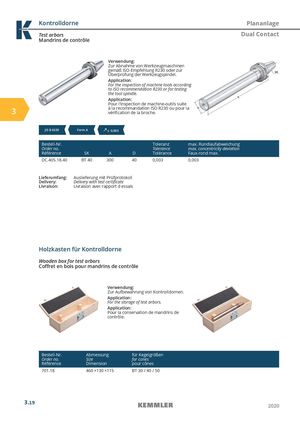

Общий каталог Kemmler 2020 - страница 124
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Kontrolldorne Plananlage
Test arbors Dual Contact
Mandrins de contrôle
Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle.
Application: Pour l‘inspection de machine-outils suite 3 à la recommandation ISO R230 ou pour la vérifi cation de la broche.
| JIS B 6339 | Form A | | G6,3 | ||
| ≤ 0,003 | 15.000 min-1 |
| Bestell-Nr. | Toleranz | max. Rundlaufabweichung | |||
| Order no. | Tolerance | max. concentricity deviation | |||
| Référence | SK | A | D | Tolérance | Faux-rond max. |
| DC.405.18.40 | BT 40 | 300 | 40 | 0,003 | 0,003 |
Lieferumfang: Auslieferung mit Prüfprotokoll
Delivery: Delivery with test certifi cate
Livraison: Livraison avec rapport d essais
Holzkasten für Kontrolldorne
Wooden box for test arbors
Coff ret en bois pour mandrins de contrôle
Verwendung: Zur Aufbewahrung von Kontrolldornen.
Application: For the storage of test arbors.
Application: Pour la conservation de mandrins de contrôle.
| Bestell-Nr. | Abmessung | für Kegelgrößen |
| Order no. | Size | for cones |
| Référence | Dimension | pour cônes |
| 701.18 | 460 ×130 ×115 | BT 30 / 40 / 50 |
