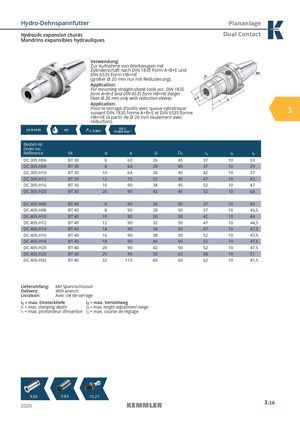

Hydro-Dehnspannfutter Plananlage Hydraulic expansion chucks Dual Contact Mandrins expansibles hydrauliques Verwendung: 1 Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HB+HE (larger than Ø 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindriquesuivant DIN 1835 forme A+B+E et DIN 6535 forme 3 HB+HE (à partir de Ø 20 mm seulement avec réduction). JIS B 6339 AD  ≤  0,003 G6,315.000 min-1 Bestell-Nr. Order no. Référence SK d A D D1 l1 l2 l3 DC.305.H06 BT 30 6 60 26 45 37 10 33 DC.305.H08 BT 30 8 64 28 45 37 10 29 DC.305.H10 BT 30 10 64 30 45 42 10 37 DC.305.H12 BT 30 12 72 32 45 47 10 43 DC.305.H16 BT 30 16 90 38 45 52 10 47 DC.305.H20 BT 30 20 90 42 45 52 10 68 DC.405.H06 BT 40 6 90 26 50 37 10 43 DC.405.H08 BT 40 8 90 28 50 37 10 43,5 DC.405.H10 BT 40 10 90 30 50 42 10 44 DC.405.H12 BT 40 12 90 32 50 47 10 44,5 DC.405.H14 BT 40 14 90 34 50 47 10 47,5 DC.405.H16 BT 40 16 90 38 50 52 10 47,5 DC.405.H18 BT 40 18 90 40 50 52 10 47,5 DC.405.H20 BT 40 20 90 42 50 52 10 47,5 DC.405.H25 BT 40 25 90 50 63 58 10 51 DC.405.H32 BT 40 32 110 60 60 62 10 81,5 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage 9.83 9.84 10.27 2020 3.16
