Общий каталог Kemmler 2020 - страница 114

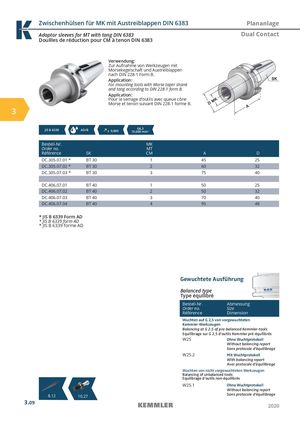

Zwischenhülsen für MK mit Austreiblappen DIN 6383 Plananlage Adaptor sleeves for MT with tang DIN 6383 Dual Contact Douilles de réduction pour CM à tenon DIN 6383 Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B. Application: For mounting tools with Morse taper shank and tang according to DIN 228-1 form B. Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B. 3 JIS B 6339 AD/B  ≤  0,005 G6,315.000 min-1 Bestell-Nr. MK Order no. MT Référence SK CM A D DC.305.07.01 * BT 30 1 45 25 DC.305.07.02 * BT 30 2 60 32 DC.305.07.03 * BT 30 3 75 40 DC.406.07.01 BT 40 1 50 25 DC.406.07.02 BT 40 2 50 32 DC.406.07.03 BT 40 3 70 40 DC.406.07.04 BT 40 4 95 48 * JIS B 6339 Form AD * JIS B 6339 form AD * JIS B 6339 forme AD Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 8.12 10.27 Sans protocole d‘équilibrage 3.09 2020
