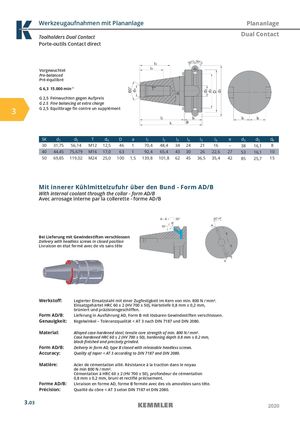

Общий каталог Kemmler 2020 - страница 108

Предыдущая страница Следующая страница

Навигация

Werkzeugaufnahmen mit Plananlage Plananlage

Dual Contact

Toolholders Dual Contact

Porte-outils Contact direct

Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge 3 G 2,5 Equilibrage fi n contre un supplément

SKd1d2Td4Dal1l2l3l4l5l6ed3d5d6
3031,7556,14M1212,546170,448,434242116–3816,18
4044,4575,679M1617,063192,465,443302622,6275316,110
5069,85119,02M2425,01001,5139,8101,8624536,535,4428525,715

Mit innerer Kühlmittelzufuhr über den Bund - Form AD/B

With internal coolant through the collar - form AD/B

Avec arrosage interne par la collerette - forme AD/B

Bei Lieferung mit Gewindestiften verschlossen Delivery with headless screws in closed position Livraison en état fermé avec de vis sans tête

Werkstokff :Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 800 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliff en.
Form AD/B:Lieferung in Ausführung AD, Form B mit lösbaren Gewindestiften verschlossen.
Genauigkeit:Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187 und DIN 2080.
Material:Alloyed case-hardened steel, tensile core strength of min. 800 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-fi nished and precisely grinded.
Form AD/B:Delivery in form AD, type B closed with releasable headless screws.
Accuracy:Quality of taper < AT 3 according to DIN 7187 and DIN 2080.
Matière:Acier de cémentation allié. Résistance à la traction dans le noyau
de min 800 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
Forme AD/B:Livraison en forme AD, forme B fermée avec des vis amovibles sans tête.
Précision:Qualité du cône < AT 3 selon DIN 7187 et DIN 2080.
