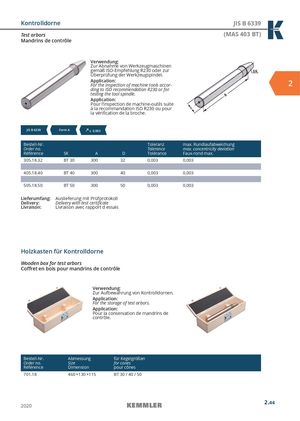

Общий каталог Kemmler 2020 - страница 105

Kontrolldorne JIS B 6339 Test arbors (MAS 403 BT) Mandrins de contrôle Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application:For the inspection of machine tools accor- 2 ding to ISO recommendation R230 or for testing the tool spindle. Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérification de la broche. JIS B 6339 Form A  ≤  0,003 G6,315.000 min-1 Bestell-Nr. Toleranz max. Rundlaufabweichung Order no. Tolerance max. concentricity deviation Référence SK A D Tolérance Faux-rond max. 305.18.32 BT 30 300 32 0,003 0,003 405.18.40 BT 40 300 40 0,003 0,003 505.18.50 BT 50 300 50 0,003 0,003 Lieferumfang: Auslieferung mit Prüfprotokoll Delivery: Delivery with test certificate Livraison: Livraison avec rapport d essais Holzkasten für Kontrolldorne Wooden box for test arbors Coffret en bois pour mandrins de contrôle Verwendung: Zur Aufbewahrung von Kontrolldornen. Application: For the storage of test arbors. Application: Pour la conservation de mandrins de contrôle. Bestell-Nr. Abmessung für Kegelgrößen Order no. Size for cones Référence Dimension pour cônes 701.18 460 ×130 ×115 BT 30 / 40 / 50 2020 2.44
