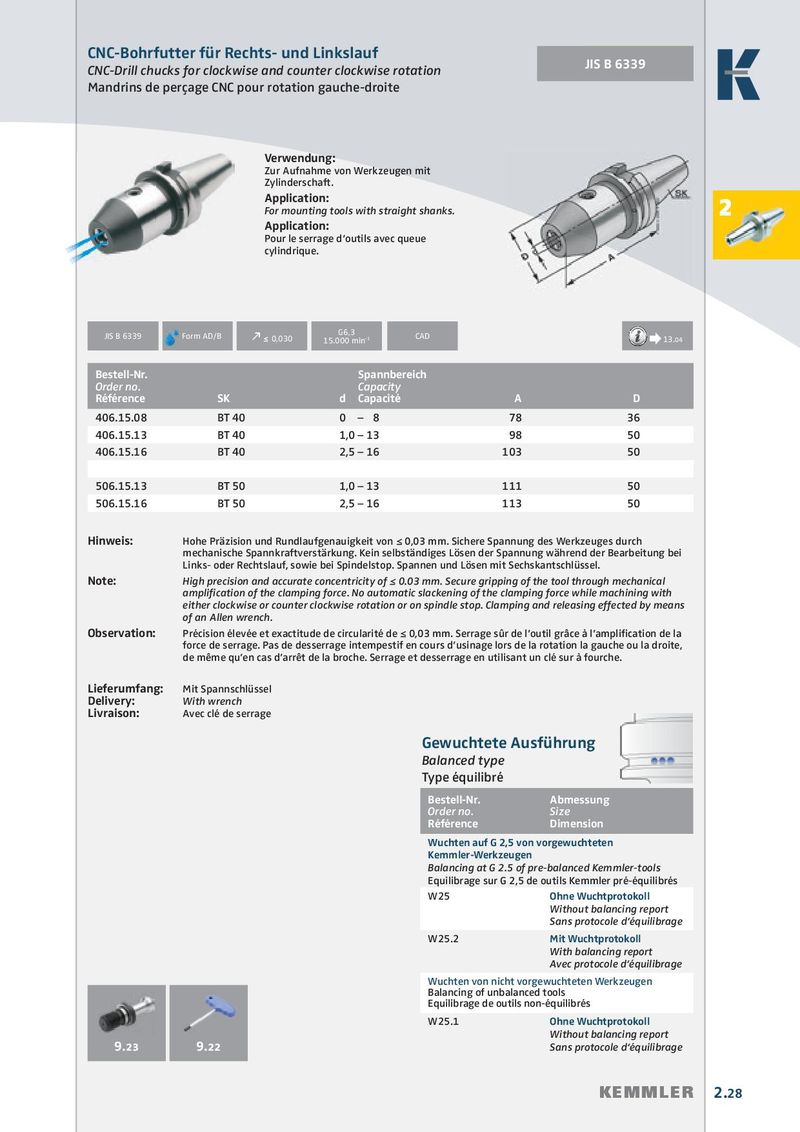

| | Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shanks. Application: Pour le serrage d‘outils avec queue cylindrique. |
| JIS B 6339 | Form AD/B | 13.04 ≤0,030 G6,3 15.000 min-1 CAD |
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity d Capacité A D |
| 406.15.08 | BT 40 | 0 – 8 78 36 |
| 406.15.13 | BT 40 | 1,0 – 13 98 50 |
| 406.15.16 | BT 40 | 2,5 – 16 103 50 |
| 506.15.13 506.15.16 | BT 50 BT 50 | 1,0 – 13 111 50 2,5 – 16 113 50 |
| Hinweis: | Hohe Präzision mechanische Sp Links- oder Rech | und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch annkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei tslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. |
| Note: | High precision a amplifi cation of either clockwise of an Allen wren | nd accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical i the clamping force. No automatic slackening of the clamping force while machining with or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means ch. |
| Observation: | Précision élevée i force de serrage de même qu’en | et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la . Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite, cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche. |
| Lieferumfang: Delivery: Livraison: | Mit Spannschlüs With wrench Avec clé de serr | sel age |
| | Gewuchtete Ausführung |
| | Balanced type |
| | Type équilibré |
| | Bestell-Nr. Order no. Référence Abmessung Size Dimension |
| | Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 de outils Kemmler pré-équilibrés |
| | W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage |
| | Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage de outils non-équilibrés |
| | W25.1 Ohne Wuchtprotokoll |
| 9.23 | 9.22 | Without balancing report Sans protocole d‘équilibrage |
