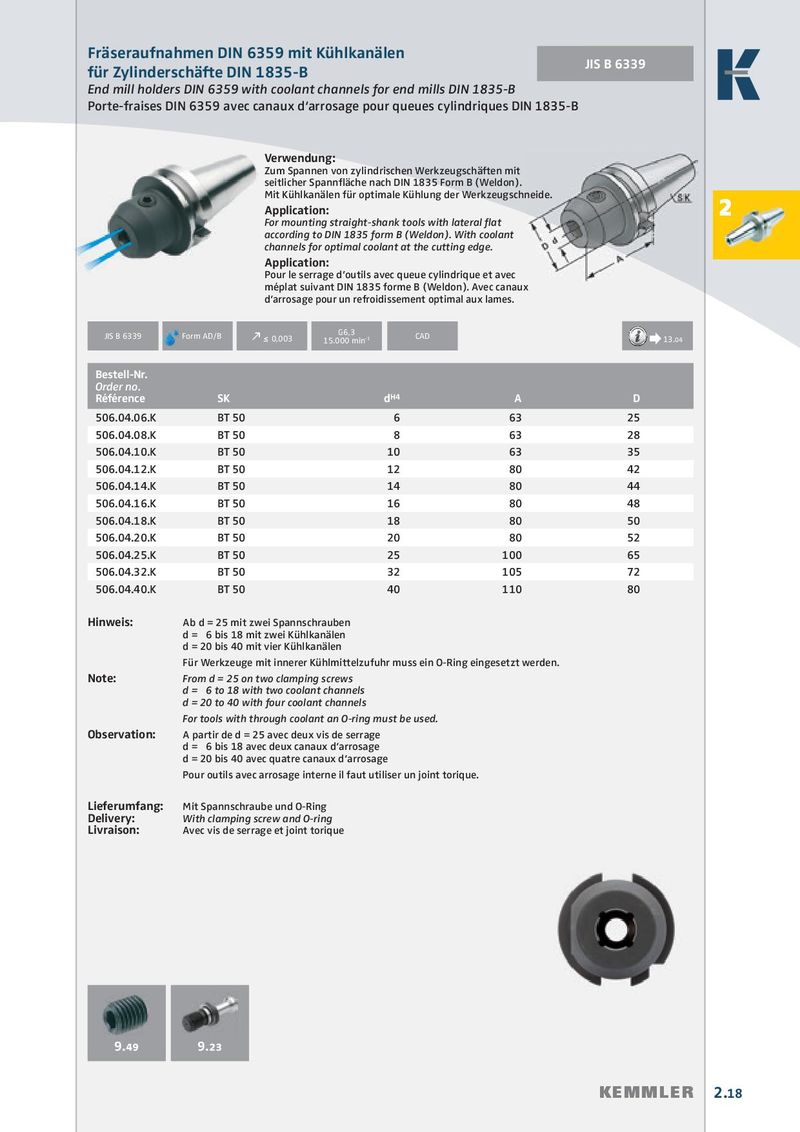

für Zylinderschäfte DIN 1835-B JIS B 6339
Porte-fraises DIN 6359 avec canaux d‘arrosage pour queues cylindriques DIN 1835-B
Verwendung: Zum Spannen von zylindrischen Werkzeug schäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). Mit Kühlkanälen für optimale Kühlung der Werkzeugschneide. 2
Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon). With coolant channels for optimal coolant at the cutting edge.
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). Avec canaux d‘arrosage pour un refroidissement optimal aux lames.
| JIS B 6339 F | orm AD/B ≤0,003 G6,3 15.000 min-1 CAD | 13.04 | |
| Bestell-Nr. Order no. Référence | SK dH4 | A | D |
| 506.04.06.K | BT 50 6 | 63 | 25 |
| 506.04.08.K | BT 50 8 | 63 | 28 |
| 506.04.10.K | BT 50 10 | 63 | 35 |
| 506.04.12.K | BT 50 12 | 80 | 42 |
| 506.04.14.K | BT 50 14 | 80 | 44 |
| 506.04.16.K | BT 50 16 | 80 | 48 |
| 506.04.18.K | BT 50 18 | 80 | 50 |
| 506.04.20.K | BT 50 20 | 80 | 52 |
| 506.04.25.K | BT 50 25 | 100 | 65 |
| 506.04.32.K | BT 50 32 | 105 | 72 |
| 506.04.40.K | BT 50 40 | 110 | 80 |
Hinweis: Ab d = 25 mit zwei Spannschrauben d = 6 bis 18 mit zwei Kühlkanälen d = 20 bis 40 mit vier Kühlkanälen Für Werkzeuge mit innerer Kühlmittelzufuhr muss ein O-Ring eingesetzt werden.
| Note: | From d = 25 on two clamping screws |
| d = 6 to 18 with two coolant channels | |
| d = 20 to 40 with four coolant channels | |
| For tools with through coolant an O-ring must be used. | |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| d = 6 bis 18 avec deux canaux d‘arrosage | |
| d = 20 bis 40 avec quatre canaux d‘arrosage | |
| Pour outils avec arrosage interne il faut utiliser un joint torique. | |
| Lieferumfang: | Mit Spannschraube und O-Ring |
| Delivery: | With clamping screw and O-ring |
| Livraison: | Avec vis de serrage et joint torique |
