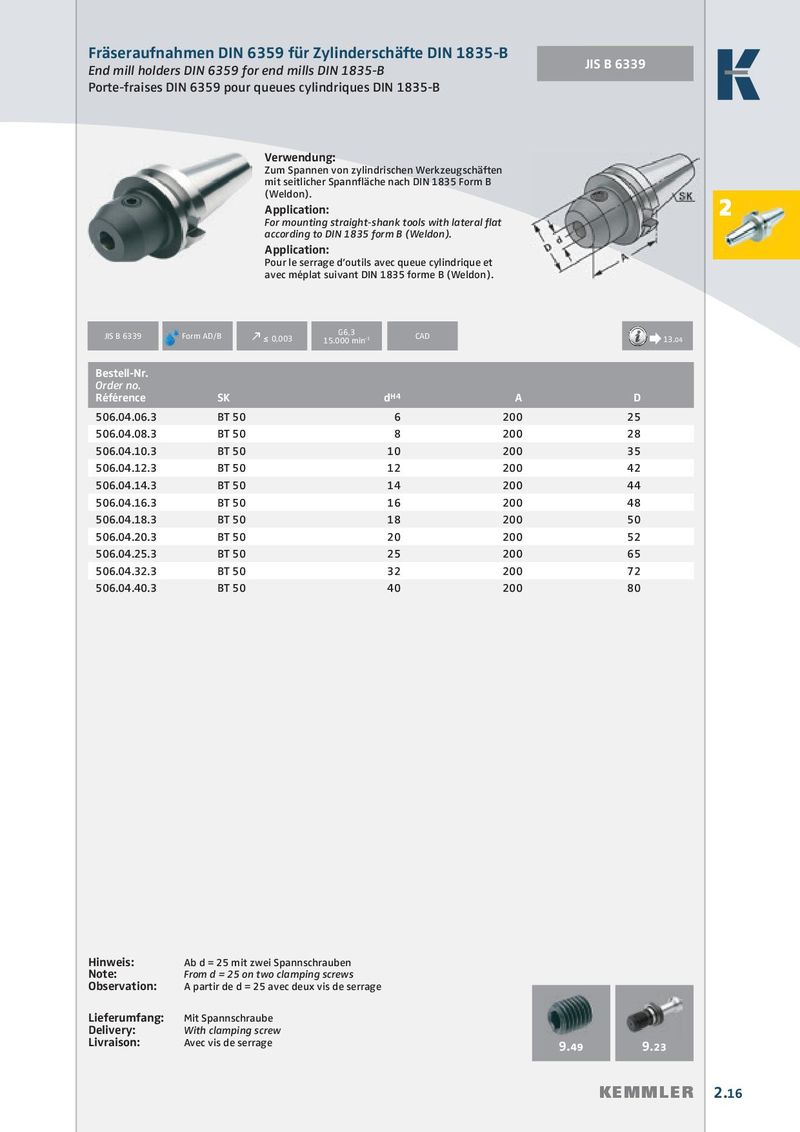

End mill holders DIN 6359 for end mills DIN 1835-B JIS B 6339
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon). 2
Application: For mounting straight-shank tools with lateral fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
| JIS B 6339 F | orm AD/B ≤0,003 | G6,3 15.000 min-1 CAD | 13.04 | |
| Bestell-Nr. Order no. Référence | SK | dH4 | A | D |
| 506.04.06.3 | BT 50 | 6 | 200 | 25 |
| 506.04.08.3 | BT 50 | 8 | 200 | 28 |
| 506.04.10.3 | BT 50 | 10 | 200 | 35 |
| 506.04.12.3 | BT 50 | 12 | 200 | 42 |
| 506.04.14.3 | BT 50 | 14 | 200 | 44 |
| 506.04.16.3 | BT 50 | 16 | 200 | 48 |
| 506.04.18.3 | BT 50 | 18 | 200 | 50 |
| 506.04.20.3 | BT 50 | 20 | 200 | 52 |
| 506.04.25.3 | BT 50 | 25 | 200 | 65 |
| 506.04.32.3 | BT 50 | 32 | 200 | 72 |
| 506.04.40.3 | BT 50 | 40 | 200 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | 9.23 9.49 Avec vis de serrage |
