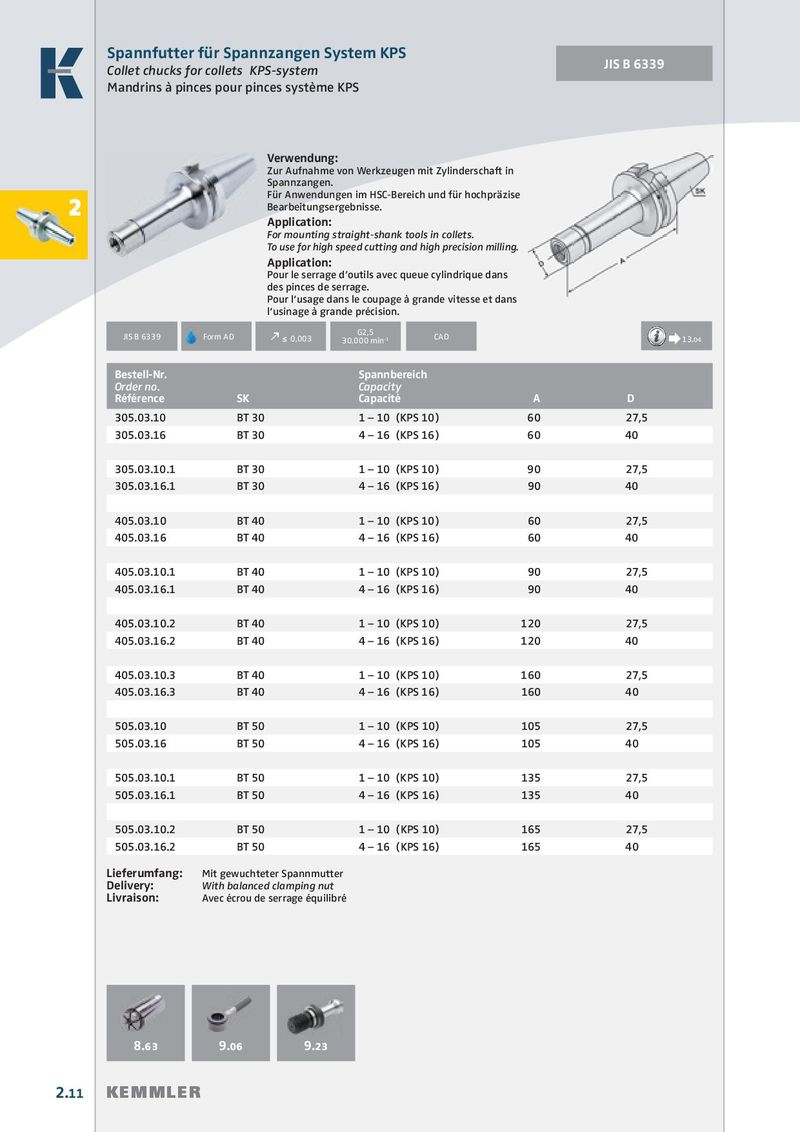

Collet chucks for collets KPS-system
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. 2 Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application:
| For mounti To use for h Applicati Pour le ser des pinces Pour l‘usag l‘usinage à | ng straight-shank tools in collets. igh speed cutting and high precision on: rage d’outils avec queue cylindrique de serrage. e dans le coupage à grande vitesse grande précision. | milling. dans et dans | |
| JIS B 6339 F | orm AD ≤0,003 | G2,5 30.000 min-1 CAD | 13.04 |
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | A D |
| 305.03.10 | BT 30 | 1 – 10 (KPS 10) | 60 27,5 |
| 305.03.16 | BT 30 | 4 – 16 (KPS 16) | 60 40 |
| 305.03.10.1 | BT 30 | 1 – 10 (KPS 10) | 90 27,5 |
| 305.03.16.1 | BT 30 | 4 – 16 (KPS 16) | 90 40 |
| 405.03.10 | BT 40 | 1 – 10 (KPS 10) | 60 27,5 |
| 405.03.16 | BT 40 | 4 – 16 (KPS 16) | 60 40 |
| 405.03.10.1 | BT 40 | 1 – 10 (KPS 10) | 90 27,5 |
| 405.03.16.1 | BT 40 | 4 – 16 (KPS 16) | 90 40 |
| 405.03.10.2 | BT 40 | 1 – 10 (KPS 10) | 120 27,5 |
| 405.03.16.2 | BT 40 | 4 – 16 (KPS 16) | 120 40 |
| 405.03.10.3 | BT 40 | 1 – 10 (KPS 10) | 160 27,5 |
| 405.03.16.3 | BT 40 | 4 – 16 (KPS 16) | 160 40 |
| 505.03.10 | BT 50 | 1 – 10 (KPS 10) | 105 27,5 |
| 505.03.16 | BT 50 | 4 – 16 (KPS 16) | 105 40 |
| 505.03.10.1 | BT 50 | 1 – 10 (KPS 10) | 135 27,5 |
| 505.03.16.1 | BT 50 | 4 – 16 (KPS 16) | 135 40 |
| 505.03.10.2 | BT 50 | 1 – 10 (KPS 10) | 165 27,5 |
| 505.03.16.2 | BT 50 | 4 – 16 (KPS 16) | 165 40 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
