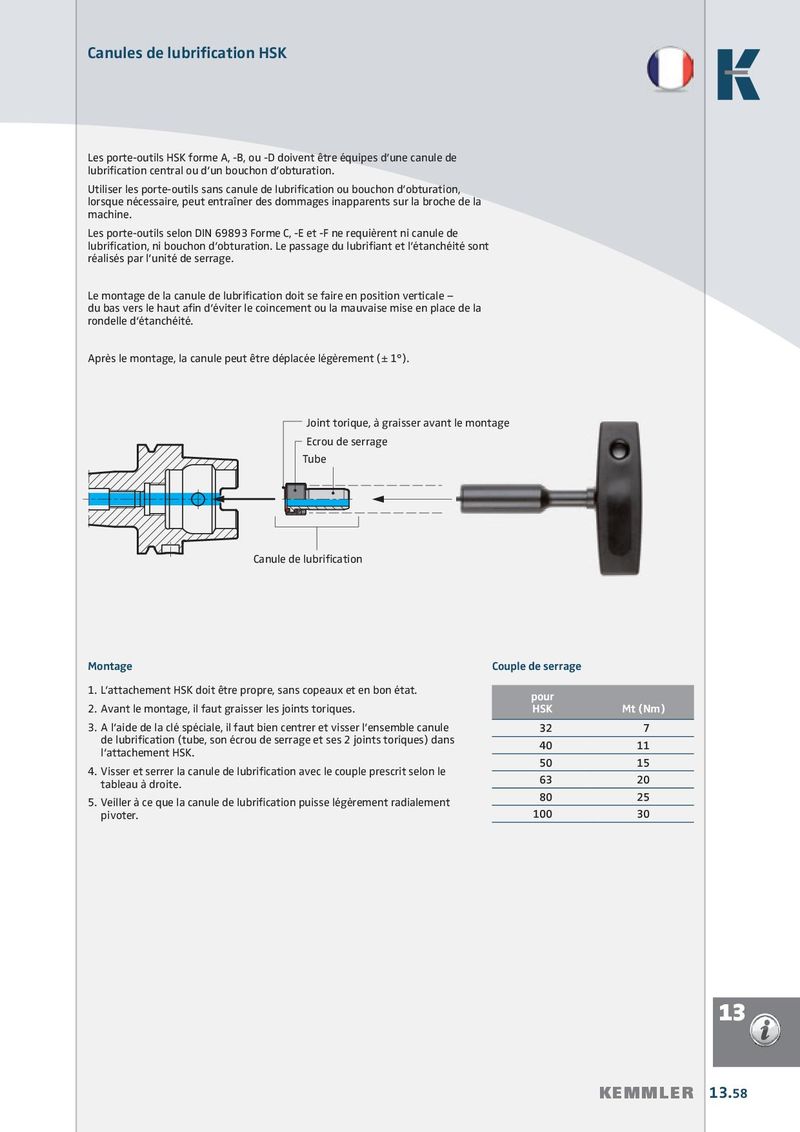

Canules de lubrification HSK Les porte-outils HSK forme A, -B, ou -D doivent être équipes d‘une canule de lubrification central ou d‘un bouchon d‘obturation. Utiliser les porte-outils sans canule de lubrification ou bouchon d‘obturation, lorsque nécessaire, peut entraîner des dommages inapparents sur la broche de la machine. Les porte-outils selon DIN 69893 Forme C, -E et -F ne requièrent ni canule de lubrification, ni bouchon d‘obturation. Le passage du lubrifiant et l‘étanchéité sont réalisés par l‘unité de serrage. Le montage de la canule de lubrification doit se faire en position verticale – du bas vers le haut afin d‘éviter le coincement ou la mauvaise mise en place de la rondelle d‘étanchéité. Après le montage, la canule peut être déplacée légèrement (± 1°). Joint torique, à graisser avant le montage Ecrou de serrage Tube Canule de lubrification Montage Couple de serrage 1. L‘attachement HSK doit être propre, sans copeaux et en bon état. pour 2. Avant le montage, il faut graisser les joints toriques. HSK Mt (Nm) 3. A l‘aide de la clé spéciale, il faut bien centrer et visser l‘ensemble canule 32 7 de lubrification (tube, son écrou de serrage et ses 2 joints toriques) dans 40 11 l‘attachement HSK. 50 15 4. Visser et serrer la canule de lubrification avec le couple prescrit selon le tableau à droite. 63 20 5. Veiller à ce que la canule de lubrification puisse légèrement radialement 80 25 pivoter. 100 30 13 KEMMLER 13.58
