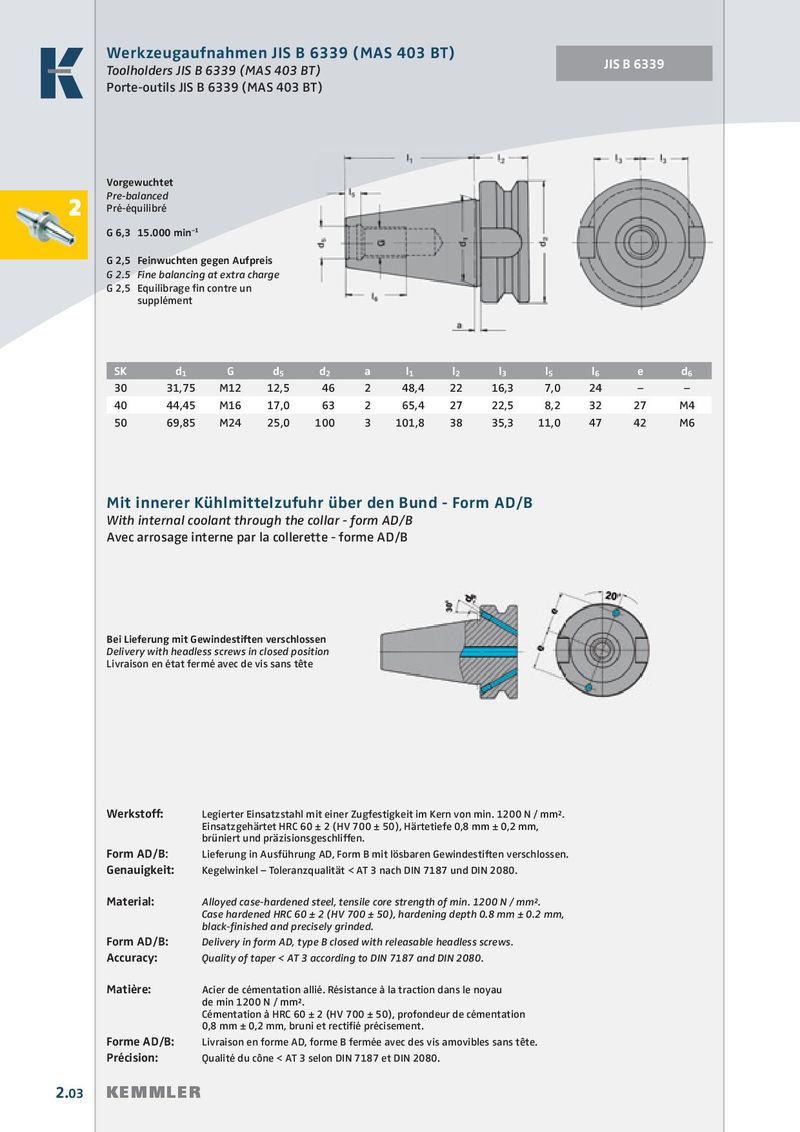

Werkzeugaufnahmen JIS B 6339 (MAS 403 BT) DIN 69871

Toolholders JIS B 6339 (MAS 403 BT)

Porte-outils JIS B 6339 (MAS 403 BT)

Vorgewuchtet 2 Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fi n contre un supplément

SKd1Gd5d2al1l2l3l5l6ed6
3031,75M1212,546248,42216,37,024––
4044,45M1617,063265,42722,58,23227M4
5069,85M2425,01003101,83835,311,04742M6

Mit innerer Kühlmittelzufuhr über den Bund - Form AD/B

With internal coolant through the collar - form AD/B

Avec arrosage interne par la collerette - forme AD/B

Bei Lieferung mit Gewindestiften verschlossen Delivery with headless screws in closed position Livraison en état fermé avec de vis sans tête

Werkstoff:Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliffen.
Form AD/B:Lieferung in Ausführung AD, Form B mit lösbaren Gewindestiften verschlossen.
Genauigkeit:Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187 und DIN 2080.
Material:Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Form AD/B:Delivery in form AD, type B closed with releasable headless screws.
Accuracy:Quality of taper < AT 3 according to DIN 7187 and DIN 2080.
Matière:Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
Forme AD/B:Livraison en forme AD, forme B fermée avec des vis amovibles sans tête.
Précision:Qualité du cône < AT 3 selon DIN 7187 et DIN 2080.
