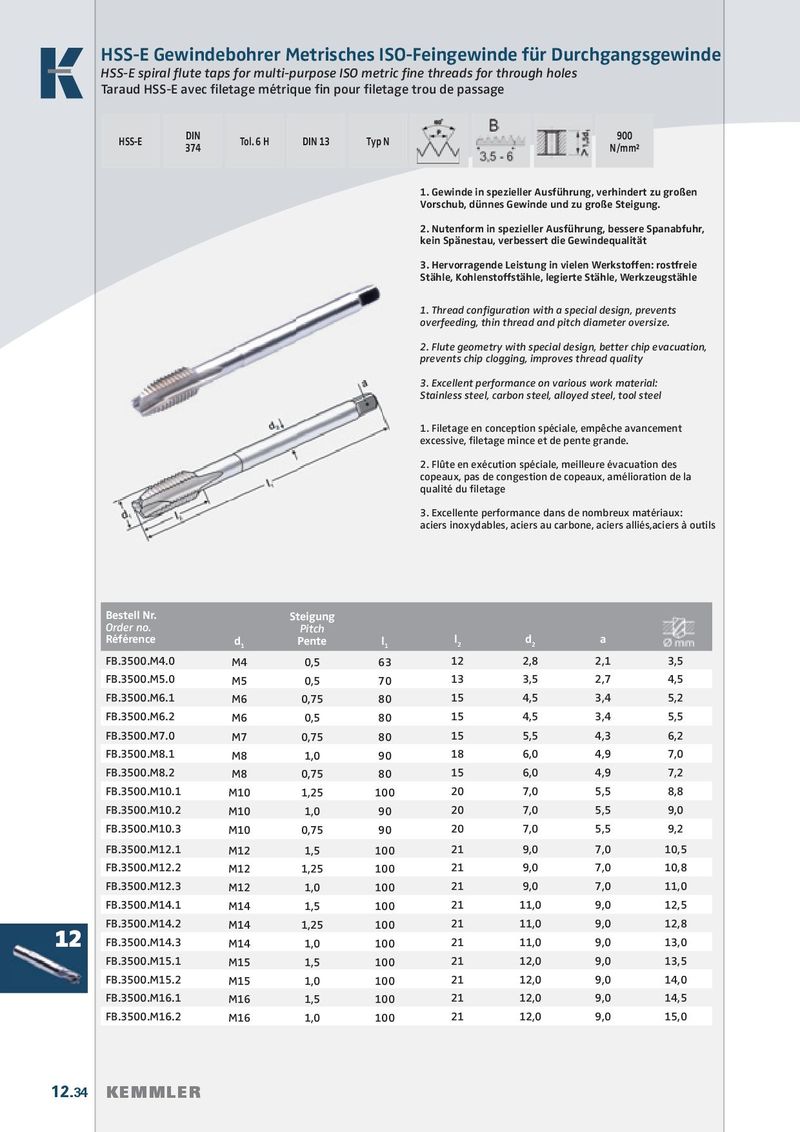

Общий каталог Kemmler 2017 - 2018 - страница 568

HSS-E Gewindebohrer Metrisches ISO-Feingewinde für Durchgangsgewinde HSS-E spiral fl ute taps for multi-purpose ISO metric fi ne threads for through holes Taraud HSS-E avec fi letage métrique fi n pour fi letage trou de passage DIN 900 HSS-E Tol. 6 H DIN 13 Typ N 374 N/mm² 1. Gewinde in spezieller Ausführung, verhindert zu großen Vorschub, dünnes Gewinde und zu große Steigung. 2. Nutenform in spezieller Ausführung, bessere Spanabfuhr, kein Spänestau, verbessert die Gewindequalität 3. Hervorragende Leistung in vielen Werkstoffen: rostfreie Stähle, Kohlenstoffstähle, legierte Stähle, Werkzeugstähle 1. Thread confi guration with a special design, prevents overfeeding, thin thread and pitch diameter oversize. 2. Flute geometry with special design, better chip evacuation, prevents chip clogging, improves thread quality 3. Excellent performance on various work material: Stainless steel, carbon steel, alloyed steel, tool steel 1. Filetage en conception spéciale, empêche avancement excessive, fi letage mince et de pente grande. 2. Flûte en exécution spéciale, meilleure évacuation des copeaux, pas de congestion de copeaux, amélioration de la qualité du filetage 3. Excellente performance dans de nombreux matériaux: aciers inoxydables, aciers au carbone, aciers alliés,aciers à outils Bestell Nr. Steigung Order no. Pitch Référence d d 1 Pente l l 1 2 2 a FB.3500.M4.0 M4 0,5 63 12 2,8 2,1 3,5 FB.3500.M5.0 M5 0,5 70 13 3,5 2,7 4,5 FB.3500.M6.1 M6 0,75 80 15 4,5 3,4 5,2 FB.3500.M6.2 M6 0,5 80 15 4,5 3,4 5,5 FB.3500.M7.0 M7 0,75 80 15 5,5 4,3 6,2 FB.3500.M8.1 M8 1,0 90 18 6,0 4,9 7,0 FB.3500.M8.2 M8 0,75 80 15 6,0 4,9 7,2 FB.3500.M10.1 M10 1,25 100 20 7,0 5,5 8,8 FB.3500.M10.2 M10 1,0 90 20 7,0 5,5 9,0 FB.3500.M10.3 M10 0,75 90 20 7,0 5,5 9,2 FB.3500.M12.1 M12 1,5 100 21 9,0 7,0 10,5 FB.3500.M12.2 M12 1,25 100 21 9,0 7,0 10,8 FB.3500.M12.3 M12 1,0 100 21 9,0 7,0 11,0 FB.3500.M14.1 M14 1,5 100 21 11,0 9,0 12,5 FB.3500.M14.2 M14 1,25 100 21 11,0 9,0 12,8 12 FB.3500.M14.3 M14 1,0 100 21 11,0 9,0 13,0 FB.3500.M15.1 M15 1,5 100 21 12,0 9,0 13,5 FB.3500.M15.2 M15 1,0 100 21 12,0 9,0 14,0 FB.3500.M16.1 M16 1,5 100 21 12,0 9,0 14,5 FB.3500.M16.2 M16 1,0 100 21 12,0 9,0 15,0 12.34 KEMMLER
