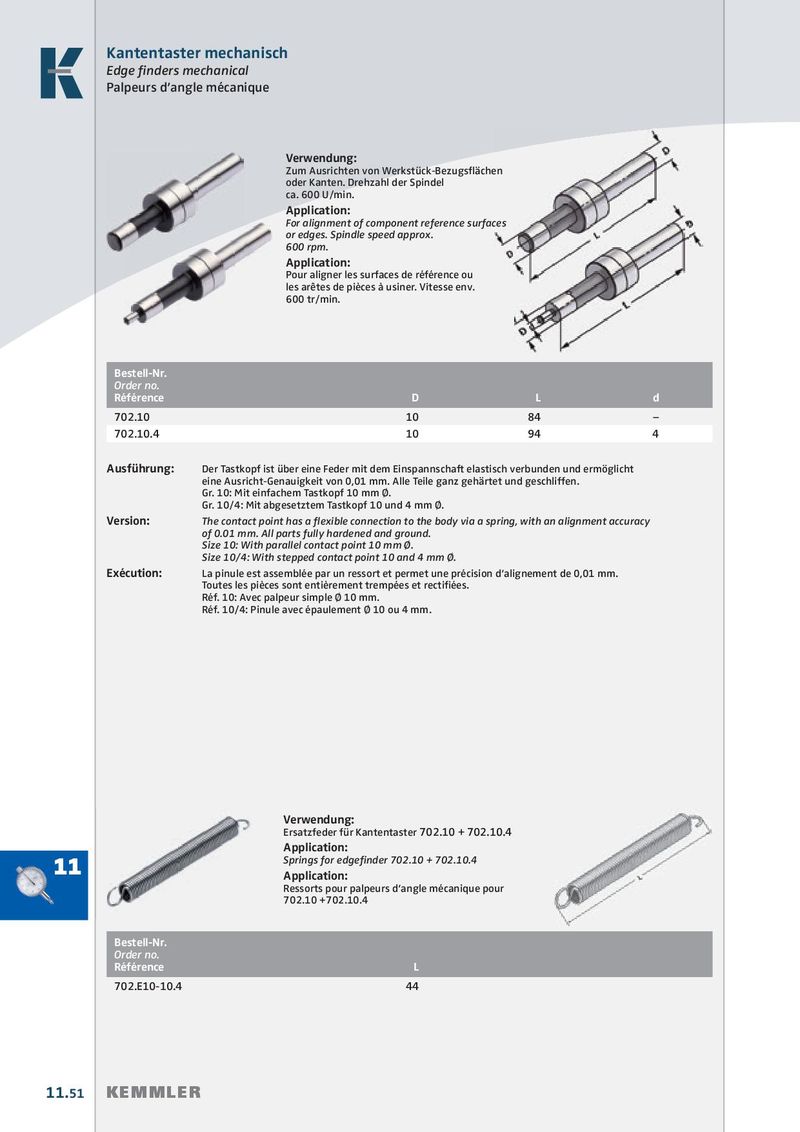

Kantentaster mechanisch Edge fi nders mechanical Palpeurs d’angle mécanique Verwendung: Zum Ausrichten von Werkstück-Bezugs fl ächen oder Kanten. Drehzahl der Spindel ca. 600 U/min. Application: For alignment of component reference surfaces or edges. Spindle speed approx. 600 rpm. Application: Pour aligner les surfaces de référence ou les arêtes de pièces à usiner. Vitesse env. 600 tr/min. Bestell-Nr. Order no. Référence D L d 702.10 10 84 – 702.10.4 10 94 4 Ausführung: Der Tastkopf ist über eine Feder mit dem Einspannschaft elastisch verbunden und ermöglicht eine Ausricht-Genauigkeit von 0,01 mm. Alle Teile ganz gehärtet und geschliffen. Gr. 10: Mit einfachem Tastkopf 10 mm Ø. Gr. 10/4: Mit abgesetztem Tastkopf 10 und 4 mm Ø. Version: The contact point has a fl exible connection to the body via a spring, with an alignment accuracy of 0.01 mm. All parts fully hardened and ground. Size 10: With parallel contact point 10 mm Ø. Size 10/4: With stepped contact point 10 and 4 mm Ø. Exécution: La pinule est assemblée par un ressort et permet une précision d‘alignement de 0,01 mm. Toutes les pièces sont entièrement trempées et rectifi ées. Réf. 10: Avec palpeur simple Ø 10 mm. Réf. 10/4: Pinule avec épaulement Ø 10 ou 4 mm. Verwendung: Ersatzfeder für Kantentaster 702.10 + 702.10.4 Application: Springs for edgefi nder 702.10 + 702.10.4 11 Application: Ressorts pour palpeurs d‘angle mécanique pour 702.10 +702.10.4 Bestell-Nr. Order no. Référence L 702.E10-10.4 44 11.51 KEMMLER
