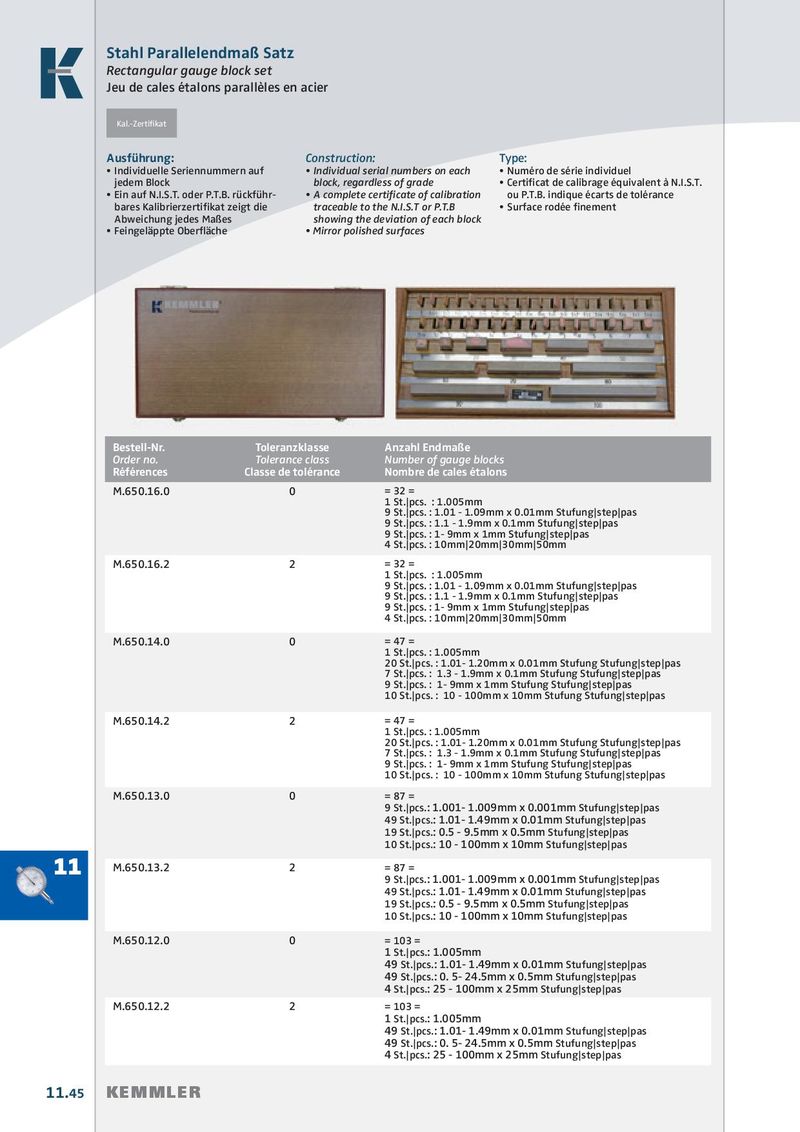

Общий каталог Kemmler 2017 - 2018 - страница 522

Stahl Parallelendmaß Satz Rectangular gauge block set Jeu de cales étalons parallèles en acier Kal.-Zertifikat Ausführung: Construction: Type: • Individuelle Seriennummern auf • Individual serial numbers on each • Numéro de série individuel jedem Block block, regardless of grade • Certifi cat de calibrage équivalent à N.I.S.T. • Ein auf N.I.S.T. oder P.T.B. rückführ- • A complete certifi cate of calibration ou P.T.B. indique écarts de tolérance bares Kalibrierzertifi kat zeigt die traceable to the N.I.S.T or P.T.B • Surface rodée fi nement Abweichung jedes Maßes showing the deviation of each block • Feingeläppte Oberfl äche • Mirror polished surfaces Bestell-Nr. Toleranzklasse Anzahl Endmaße Order no. Tolerance class Number of gauge blocks Références Classe de tolérance Nombre de cales étalons M.650.16.0 0 = 32 = 1 St.|pcs. : 1.005mm 9 St.|pcs. : 1.01 - 1.09mm x 0.01mm Stufung|step|pas 9 St.|pcs. : 1.1 - 1.9mm x 0.1mm Stufung|step|pas 9 St.|pcs. : 1- 9mm x 1mm Stufung|step|pas 4 St.|pcs. : 10mm|20mm|30mm|50mm M.650.16.2 2 = 32 = 1 St.|pcs. : 1.005mm 9 St.|pcs. : 1.01 - 1.09mm x 0.01mm Stufung|step|pas 9 St.|pcs. : 1.1 - 1.9mm x 0.1mm Stufung|step|pas 9 St.|pcs. : 1- 9mm x 1mm Stufung|step|pas 4 St.|pcs. : 10mm|20mm|30mm|50mm M.650.14.0 0 = 47 = 1 St.|pcs. : 1.005mm 20 St.|pcs. : 1.01- 1.20mm x 0.01mm Stufung Stufung|step|pas 7 St.|pcs. : 1.3 - 1.9mm x 0.1mm Stufung Stufung|step|pas 9 St.|pcs. : 1- 9mm x 1mm Stufung Stufung|step|pas 10 St.|pcs. : 10 - 100mm x 10mm Stufung Stufung|step|pas M.650.14.2 2 = 47 = 1 St.|pcs. : 1.005mm 20 St.|pcs. : 1.01- 1.20mm x 0.01mm Stufung Stufung|step|pas 7 St.|pcs. : 1.3 - 1.9mm x 0.1mm Stufung Stufung|step|pas 9 St.|pcs. : 1- 9mm x 1mm Stufung Stufung|step|pas 10 St.|pcs. : 10 - 100mm x 10mm Stufung Stufung|step|pas M.650.13.0 0 = 87 = 9 St.|pcs.: 1.001- 1.009mm x 0.001mm Stufung|step|pas 49 St.|pcs.: 1.01- 1.49mm x 0.01mm Stufung|step|pas 19 St.|pcs.: 0.5 - 9.5mm x 0.5mm Stufung|step|pas 10 St.|pcs.: 10 - 100mm x 10mm Stufung|step|pas 11 M.650.13.2 2 = 87 = 9 St.|pcs.: 1.001- 1.009mm x 0.001mm Stufung|step|pas 49 St.|pcs.: 1.01- 1.49mm x 0.01mm Stufung|step|pas 19 St.|pcs.: 0.5 - 9.5mm x 0.5mm Stufung|step|pas 10 St.|pcs.: 10 - 100mm x 10mm Stufung|step|pas M.650.12.0 0 = 103 = 1 St.|pcs.: 1.005mm 49 St.|pcs.: 1.01- 1.49mm x 0.01mm Stufung|step|pas 49 St.|pcs.: 0. 5- 24.5mm x 0.5mm Stufung|step|pas 4 St.|pcs.: 25 - 100mm x 25mm Stufung|step|pas M.650.12.2 2 = 103 = 1 St.|pcs.: 1.005mm 49 St.|pcs.: 1.01- 1.49mm x 0.01mm Stufung|step|pas 49 St.|pcs.: 0. 5- 24.5mm x 0.5mm Stufung|step|pas 4 St.|pcs.: 25 - 100mm x 25mm Stufung|step|pas 11.45 KEMMLER
