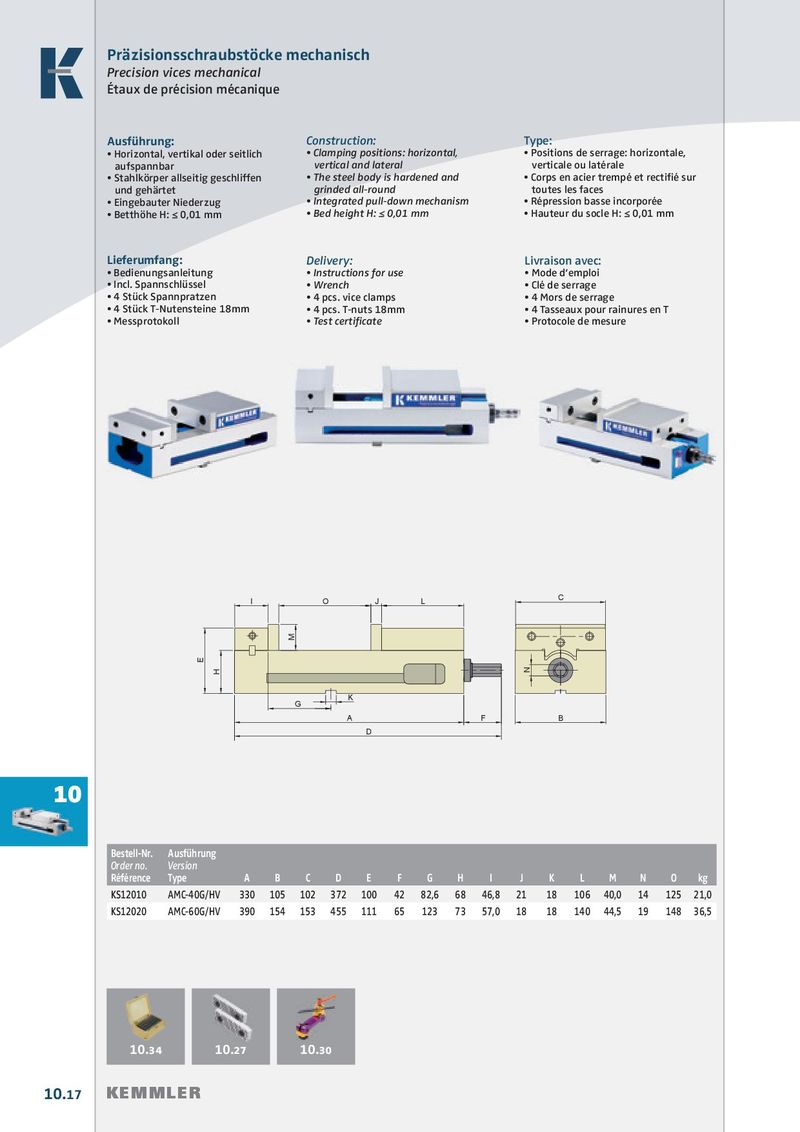

Präzisionsschraubstöcke mechanisch Precision vices mechanical Étaux de précision mécanique Ausführung: Construction: Type: • Horizontal, vertikal oder seitlich • Clamping positions: horizontal, • Positions de serrage: horizontale, aufspannbar vertical and lateral verticale ou latérale • Stahlkörper allseitig geschliffen • The steel body is hardened and • Corps en acier trempé et rectifi é sur und gehärtet grinded all-round toutes les faces • Eingebauter Niederzug • Integrated pull-down mechanism • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Bed height H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure I O J L C M E H N K G A F B D 10 Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O kg KS12010 AMC-40G/HV 330 105 102 372 100 42 82,6 68 46,8 21 18 106 40,0 14 125 21,0 KS12020 AMC-60G/HV 390 154 153 455 111 65 123 73 57,0 18 18 140 44,5 19 148 36,5 10.34 10.27 10.30 10.17 KEMMLER
