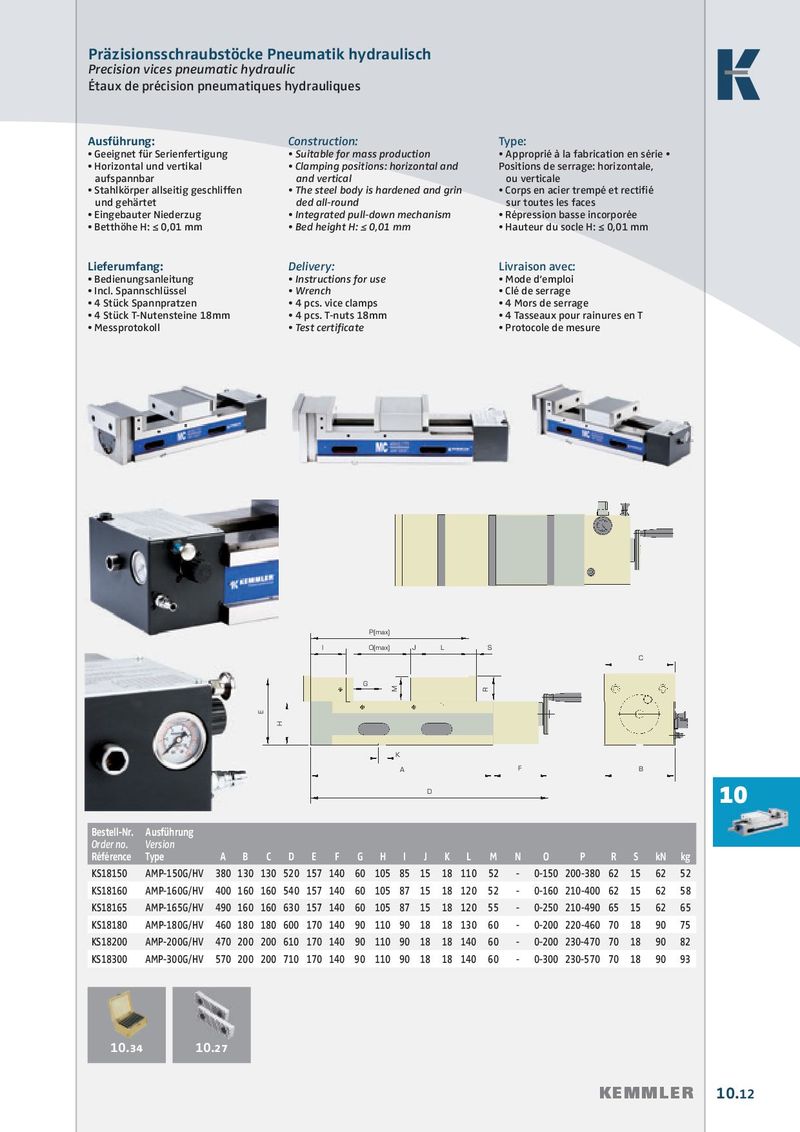

Общий каталог Kemmler 2017 - 2018 - страница 455

Präzisionsschraubstöcke Pneumatik hydraulisch Precision vices pneumatic hydraulic Étaux de précision pneumatiques hydrauliques Ausführung: Construction: Type: • Geeignet für Serienfertigung • Suitable for mass production • Approprié à la fabrication en série • • Horizontal und vertikal • Clamping positions: horizontal and Positions de serrage: horizontale, aufspannbar and vertical ou verticale • Stahlkörper allseitig geschliffen • The steel body is hardened and grin • Corps en acier trempé et rectifi é und gehärtet ded all-round sur toutes les faces • Eingebauter Niederzug • Integrated pull-down mechanism • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Bed height H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure P(max) I J O(max) L S C G M R E H K A F B D 10 Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O P R S kN kg KS18150 AMP-150G/HV 380 130 130 520 157 140 60 105 85 15 18 110 52 - 0-150 200-380 62 15 62 52 KS18160 AMP-160G/HV 400 160 160 540 157 140 60 105 87 15 18 120 52 - 0-160 210-400 62 15 62 58 KS18165 AMP-165G/HV 490 160 160 630 157 140 60 105 87 15 18 120 55 - 0-250 210-490 65 15 62 65 KS18180 AMP-180G/HV 460 180 180 600 170 140 90 110 90 18 18 130 60 - 0-200 220-460 70 18 90 75 KS18200 AMP-200G/HV 470 200 200 610 170 140 90 110 90 18 18 140 60 - 0-200 230-470 70 18 90 82 KS18300 AMP-300G/HV 570 200 200 710 170 140 90 110 90 18 18 140 60 - 0-300 230-570 70 18 90 93 10.34 10.27 KEMMLER 10.12
