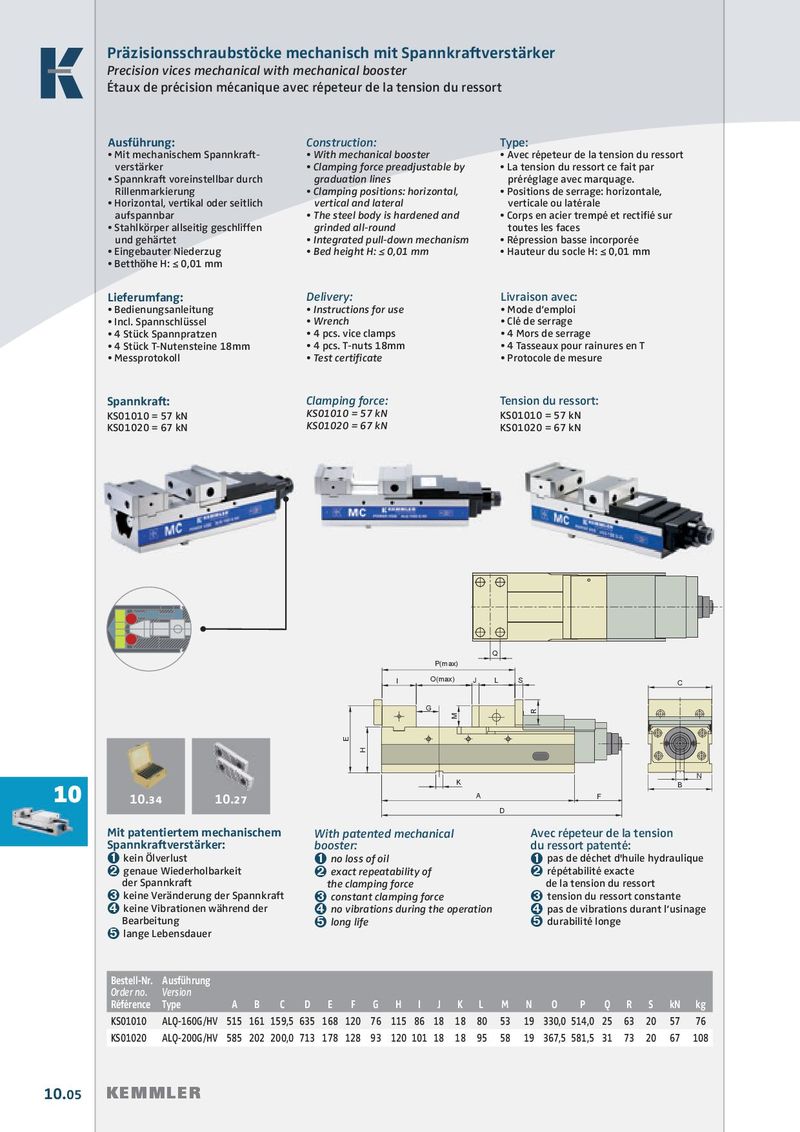

Общий каталог Kemmler 2017 - 2018 - страница 448

Präzisionsschraubstöcke mechanisch mit Spannkraftverstärker Precision vices mechanical with mechanical booster Étaux de précision mécanique avec répeteur de la tension du ressort Ausführung: Construction: Type: • Mit mechanischem Spannkraft- • With mechanical booster • Avec répeteur de la tension du ressort verstärker • Clamping force preadjustable by • La tension du ressort ce fait par • Spannkraft voreinstellbar durch graduation lines préréglage avec marquage. Rillenmarkierung • Clamping positions: horizontal, • Positions de serrage: horizontale, • Horizontal, vertikal oder seitlich vertical and lateral verticale ou latérale aufspannbar • The steel body is hardened and • Corps en acier trempé et rectifi é sur • Stahlkörper allseitig geschliffen grinded all-round toutes les faces und gehärtet • Integrated pull-down mechanism • Répression basse incorporée • Eingebauter Niederzug • Bed height H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm • Betthöhe H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T • Messprotokoll • Test certifi cate • Protocole de mesure Spannkraft: Clamping force: Tension du ressort: KS01010 = 57 kN KS01010 = 57 kN KS01010 = 57 kN KS01020 = 67 kN KS01020 = 67 kN KS01020 = 67 kN Q P(max) I O(max) J L S C G R M E H N K B 10 A F 10.34 10.27 D Mit patentiertem mechanischem With patented mechanical Avec répeteur de la tension Spannkraftverstärker: booster: du ressort patenté: Ê kein Ölverlust Ê no loss of oil Ê pas de déchet d'huile hydraulique Ë genaue Wiederholbarkeit Ë exact repeatability of Ë répétabilité exacte der Spannkraft the clamping force de la tension du ressort Ì keine Veränderung der Spannkraft Ì constant clamping force Ì tension du ressort constante Í keine Vibrationen während der Í no vibrations during the operation Í pas de vibrations durant l‘usinage Bearbeitung Î long life Î durabilité longe Î lange Lebensdauer Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O P Q R S kN kg KS01010 ALQ-160G/HV 515 161 159,5 635 168 120 76 115 86 18 18 80 53 19 330,0 514,0 25 63 20 57 76 KS01020 ALQ-200G/HV 585 202 200,0 713 178 128 93 120 101 18 18 95 58 19 367,5 581,5 31 73 20 67 108 10.05 KEMMLER
