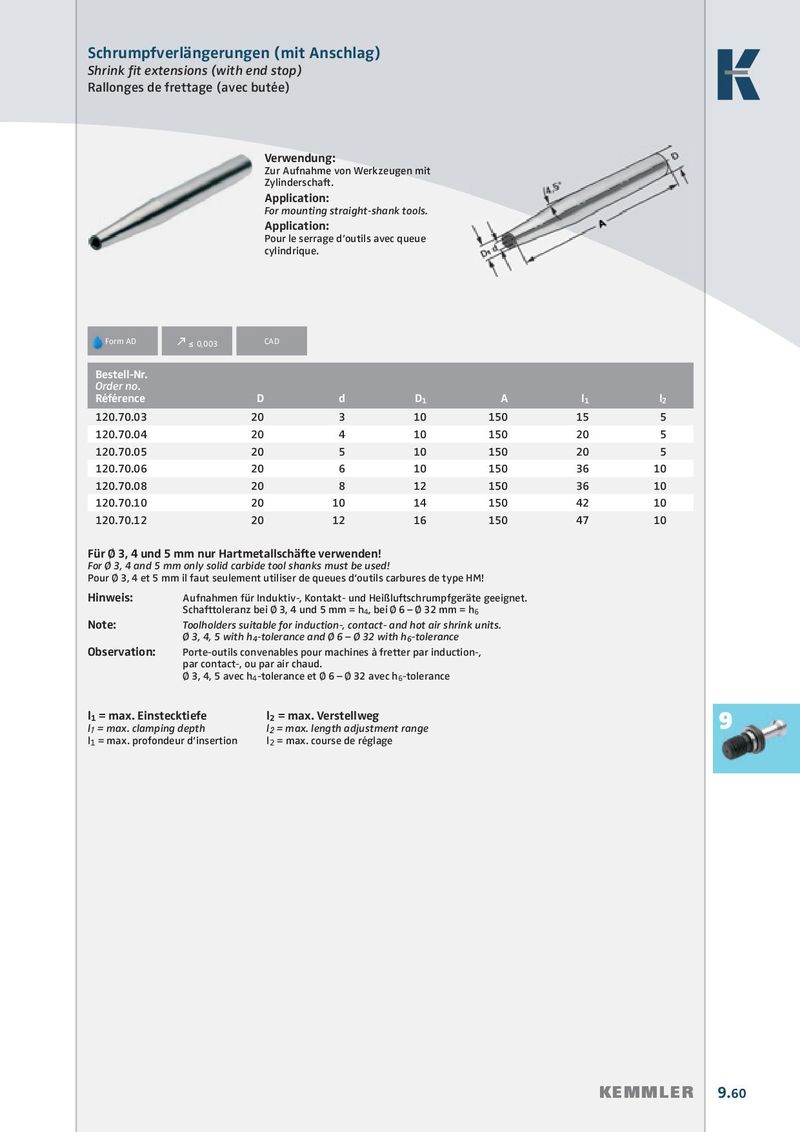

Schrumpfverlängerungen (mit Anschlag) Shrink fi t extensions (with end stop) Rallonges de frettage (avec butée) Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. Form AD F k ≤  0,003 CAD Bestell-Nr. Order no. Référence D d D 1 A l 1 l 2 120.70.03 20 3 10 150 15 5 120.70.04 20 4 10 150 20 5 120.70.05 20 5 10 150 20 5 120.70.06 20 6 10 150 36 10 120.70.08 20 8 12 150 36 10 120.70.10 20 10 14 150 42 10 120.70.12 20 12 16 150 47 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h 4 , bei Ø 6 – Ø 32 mm = h 6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h 4 -tolerance and Ø 6 – Ø 32 with h 6 -tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 3, 4, 5 avec h 4 -tolerance et Ø 6 – Ø 32 avec h 6 -tolerance l 1 = max. Einstecktiefe l 2 = max. Verstellweg l 9 1 = max. clamping depth l 2 = max. length adjustment range l 1 = max. profondeur d’insertion l 2 = max. course de réglage KEMMLER 9.60
