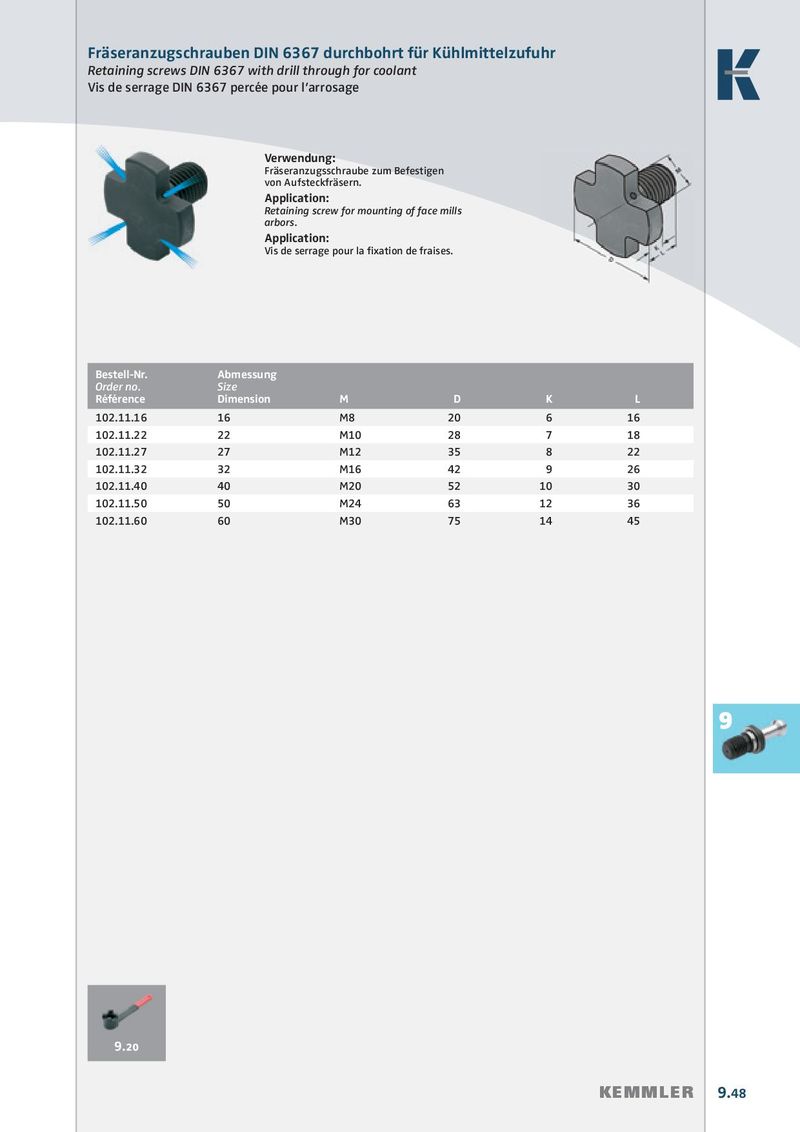

Fräseranzugschrauben DIN 6367 durchbohrt für Kühlmittelzufuhr Retaining screws DIN 6367 with drill through for coolant Vis de serrage DIN 6367 percée pour l’arrosage Verwendung: Fräseranzugsschraube zum Befestigen von Aufsteckfräsern. Application: Retaining screw for mounting of face mills arbors. Application: Vis de serrage pour la fi xation de fraises. Bestell-Nr. Abmessung Order no. Size Référence Dimension M D K L 102.11.16 16 M8 20 6 16 102.11.22 22 M10 28 7 18 102.11.27 27 M12 35 8 22 102.11.32 32 M16 42 9 26 102.11.40 40 M20 52 10 30 102.11.50 50 M24 63 12 36 102.11.60 60 M30 75 14 45 9 9.20 KEMMLER 9.48
