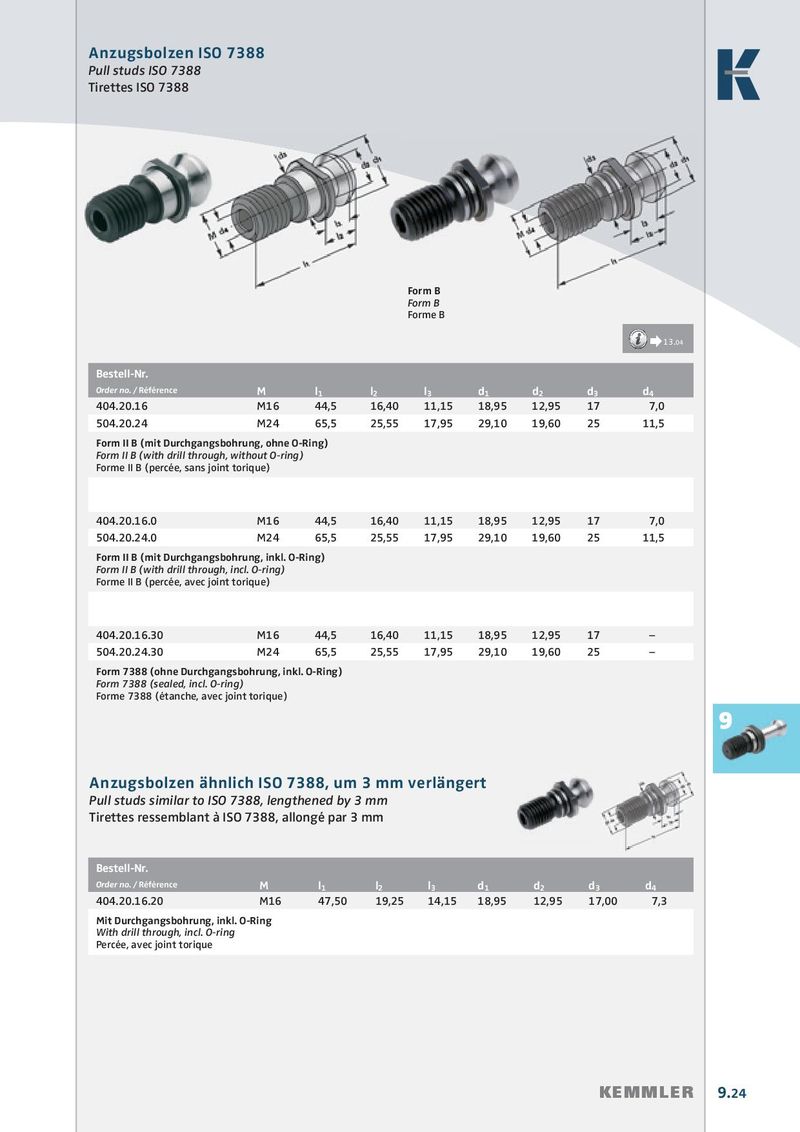

Общий каталог Kemmler 2017 - 2018 - страница 373

Anzugsbolzen ISO 7388 Pull studs ISO 7388 Tirettes ISO 7388 Form B Form B Forme B Æ 13.04 Bestell-Nr. Order no. / Référence M l 1 l 2 l 3 d 1 d 2 d 3 d 4 404.20.16 M16 44,5 16,40 11,15 18,95 12,95 17  7,0 504.20.24 M24 65,5 25,55 17,95 29,10 19,60 25 11,5 Form II B (mit Durchgangsbohrung, ohne O-Ring) Form II B (with drill through, without O-ring) Forme II B (percée, sans joint torique) 404.20.16.0 M16 44,5 16,40 11,15 18,95 12,95 17  7,0 504.20.24.0 M24 65,5 25,55 17,95 29,10 19,60 25 11,5 Form II B (mit Durchgangsbohrung, inkl. O-Ring) Form II B (with drill through, incl. O-ring) Forme II B (percée, avec joint torique) 404.20.16.30 M16 44,5 16,40 11,15 18,95 12,95 17  – 504.20.24.30 M24 65,5 25,55 17,95 29,10 19,60 25  – Form 7388 (ohne Durchgangsbohrung, inkl. O-Ring) Form 7388 (sealed, incl. O-ring) Forme 7388 (étanche, avec joint torique) 9 Anzugsbolzen ähnlich ISO 7388, um 3 mm verlängert Pull studs similar to ISO 7388, lengthened by 3 mm Tirettes ressemblant à ISO 7388, allongé par 3 mm Bestell-Nr. Order no. / Référence M l 1 l 2 l 3 d 1 d 2 d 3 d 4 404.20.16.20 M16 47,50 19,25 14,15 18,95 12,95 17,00  7,3 Mit Durchgangsbohrung, inkl. O-Ring With drill through, incl. O-ring Percée, avec joint torique KEMMLER 9.24
