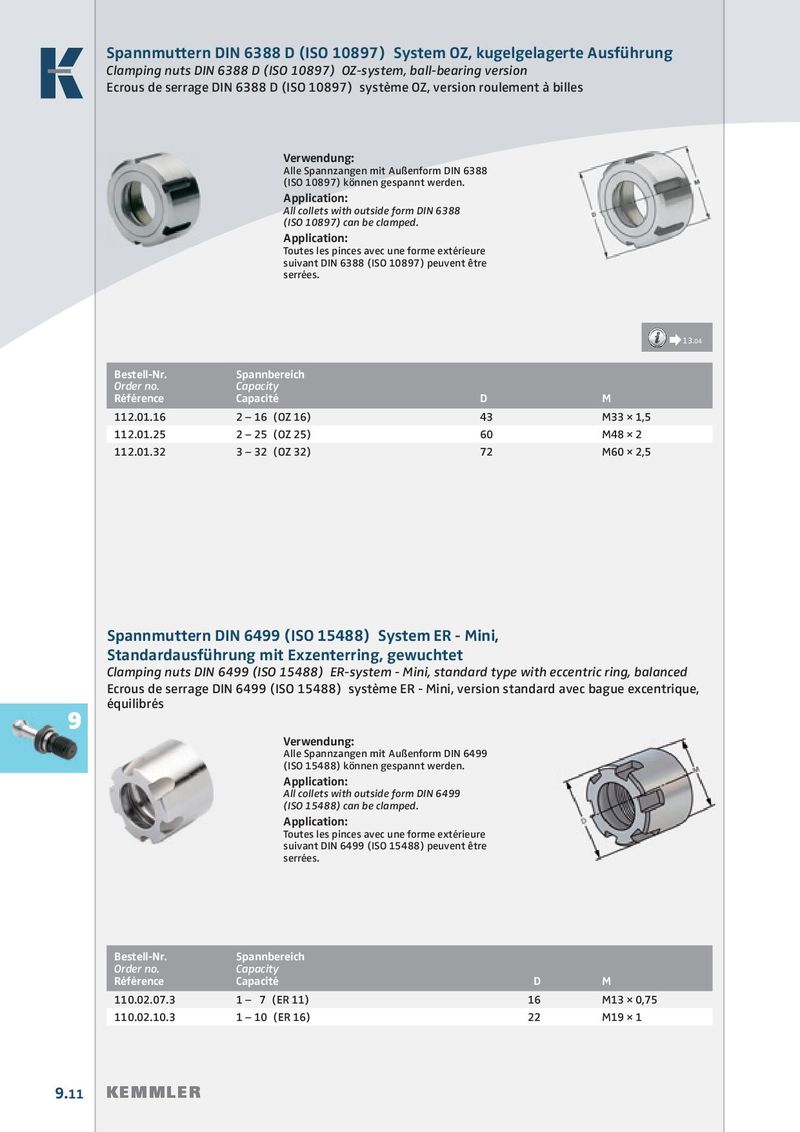

Spannmuttern DIN 6388 D (ISO 10897) System OZ, kugelgelagerte Ausführung Clamping nuts DIN 6388 D (ISO 10897) OZ-system, ball-bearing version Ecrous de serrage DIN 6388 D (ISO 10897) système OZ, version roulement à billes Verwendung: Alle Spannzangen mit Außenform DIN 6388 (ISO 10897) können gespannt werden. Application: All collets with outside form DIN 6388 (ISO 10897) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant DIN 6388 (ISO 10897) peuvent être serrées. Æ 13.04 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D M 112.01.16 2 – 16 (OZ 16) 43 M33 × 1,5 112.01.25 2 – 25 (OZ 25) 60 M48 × 2 112.01.32 3 – 32 (OZ 32) 72 M60 × 2,5 Spannmuttern DIN 6499 (ISO 15488) System ER - Mini, Standardausführung mit Exzenterring, gewuchtet Clamping nuts DIN 6499 (ISO 15488) ER-system - Mini, standard type with eccentric ring, balanced Ecrous de serrage DIN 6499 (ISO 15488) système ER - Mini, version standard avec bague excentrique, équilibrés 9 Verwendung: Alle Spannzangen mit Außenform DIN 6499 (ISO 15488) können gespannt werden. Application: All collets with outside form DIN 6499 (ISO 15488) can be clamped. Application: Toutes les pinces avec une forme extérieure suivant DIN 6499 (ISO 15488) peuvent être serrées. Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité D M 110.02.07.3 1 – 7 (ER 11) 16 M13 × 0,75 110.02.10.3 1 – 10 (ER 16) 22 M19 × 1 9.11 KEMMLER
