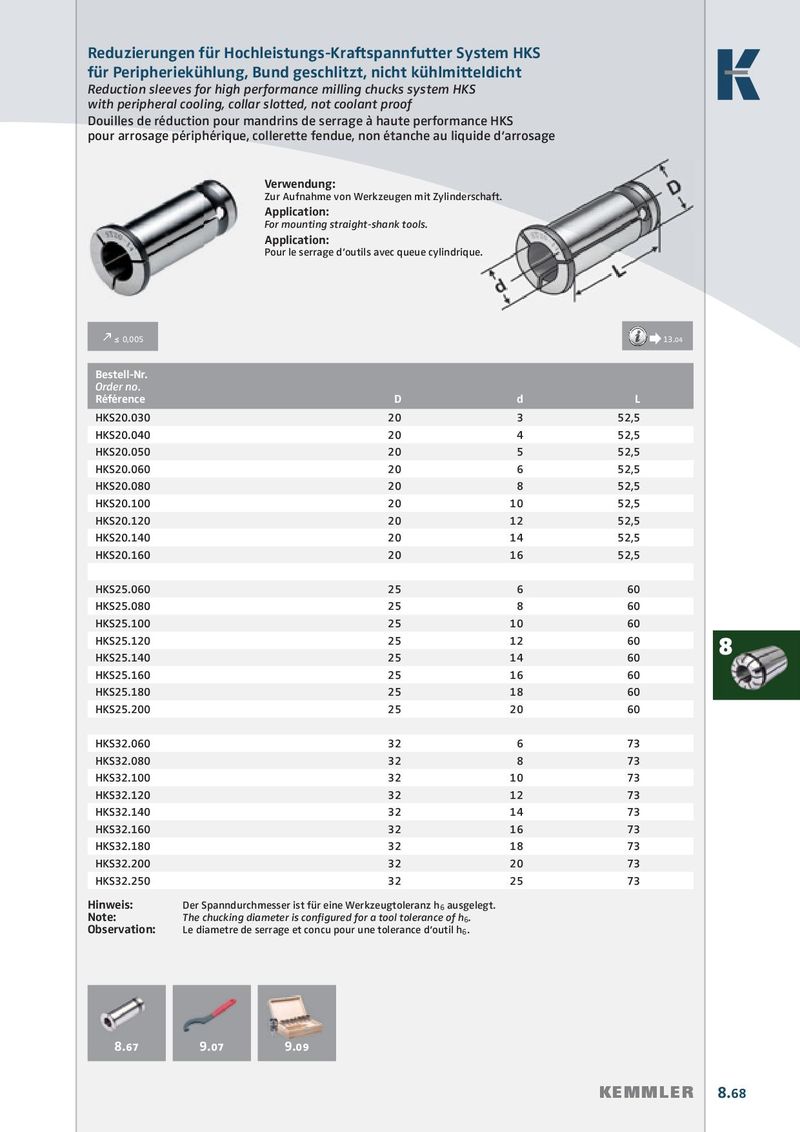

Общий каталог Kemmler 2017 - 2018 - страница 347

Reduzierungen für Hochleistungs-Kraftspannfutter System HKS für Peripheriekühlung, Bund geschlitzt, nicht kühlmitteldicht Reduction sleeves for high performance milling chucks system HKS with peripheral cooling, collar slotted, not coolant proof Douilles de réduction pour mandrins de serrage à haute performance HKS pour arrosage périphérique, collerette fendue, non étanche au liquide d‘arrosage Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. k ≤  0,005 Æ 13.04 Bestell-Nr. Order no. Référence D d L HKS20.030 20 3 52,5 HKS20.040 20 4 52,5 HKS20.050 20 5 52,5 HKS20.060 20 6 52,5 HKS20.080 20 8 52,5 HKS20.100 20 10 52,5 HKS20.120 20 12 52,5 HKS20.140 20 14 52,5 HKS20.160 20 16 52,5 HKS25.060 25 6 60 HKS25.080 25 8 60 HKS25.100 25 10 60 HKS25.120 25 12 60 8 HKS25.140 25 14 60 HKS25.160 25 16 60 HKS25.180 25 18 60 HKS25.200 25 20 60 HKS32.060 32 6 73 HKS32.080 32 8 73 HKS32.100 32 10 73 HKS32.120 32 12 73 HKS32.140 32 14 73 HKS32.160 32 16 73 HKS32.180 32 18 73 HKS32.200 32 20 73 HKS32.250 32 25 73 Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h 6 ausgelegt. Note: The chucking diameter is confi gured for a tool tolerance of h 6 . Observation: Le diametre de serrage et concu pour une tolerance d‘outil h 6 . 8.67 9.07 9.09 KEMMLER 8.68
