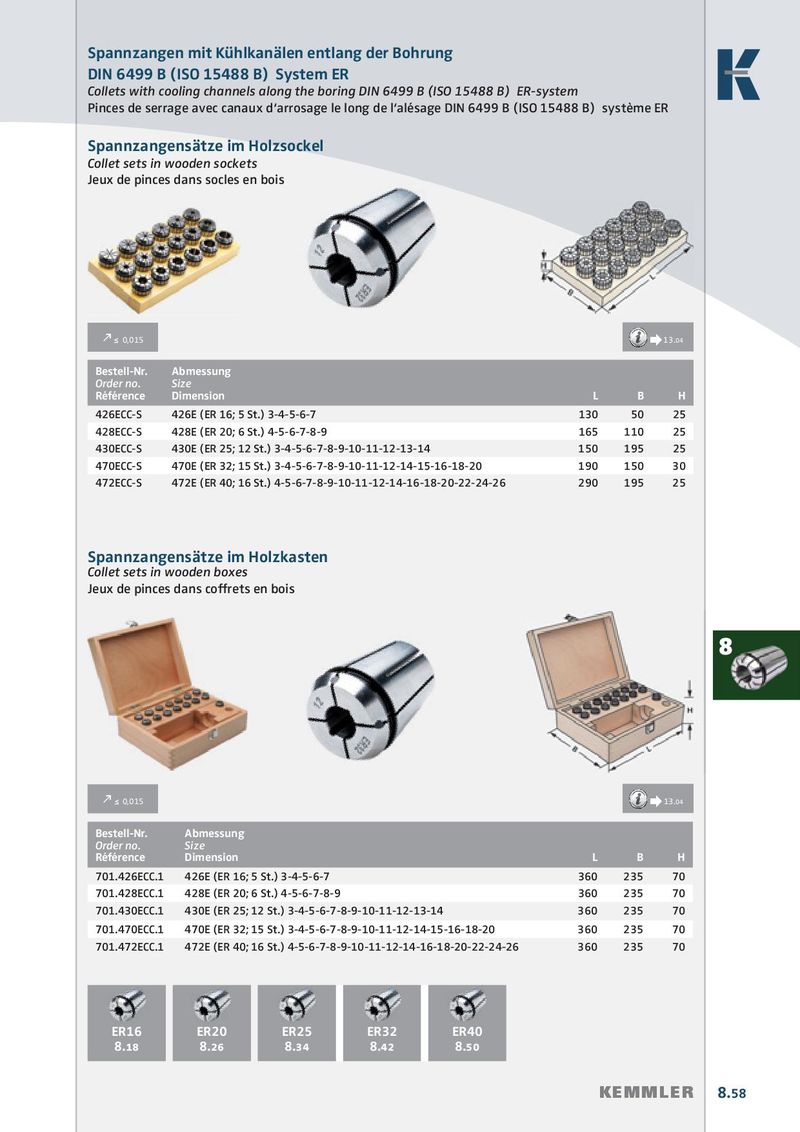

Spannzangen mit Kühlkanälen entlang der Bohrung DIN 6499 B (ISO 15488 B) System ER Collets with cooling channels along the boring DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage avec canaux d‘arrosage le long de l‘alésage DIN 6499 B (ISO 15488 B) système ER Spannzangensätze im Holzsockel Collet sets in wooden sockets Jeux de pinces dans socles en bois k ≤  0,015 Æ 13.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 426ECC-S 426E (ER 16; 5 St.) 3-4-5-6-7 130 50 25 428ECC-S 428E (ER 20; 6 St.) 4-5-6-7-8-9 165 110 25 430ECC-S 430E (ER 25; 12 St.) 3-4-5-6-7-8-9-10-11-12-13-14 150 195 25 470ECC-S 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 190 150 30 472ECC-S 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 290 195 25 Spannzangensätze im Holzkasten Collet sets in wooden boxes Jeux de pinces dans coffrets en bois 8 k ≤  0,015 Æ 13.04 Bestell-Nr. Abmessung Order no. Size Référence Dimension L B H 701.426ECC.1 426E (ER 16; 5 St.) 3-4-5-6-7 360 235 70 701.428ECC.1 428E (ER 20; 6 St.) 4-5-6-7-8-9 360 235 70 701.430ECC.1 430E (ER 25; 12 St.) 3-4-5-6-7-8-9-10-11-12-13-14 360 235 70 701.470ECC.1 470E (ER 32; 15 St.) 3-4-5-6-7-8-9-10-11-12-14-15-16-18-20 360 235 70 701.472ECC.1 472E (ER 40; 16 St.) 4-5-6-7-8-9-10-11-12-14-16-18-20-22-24-26 360 235 70 ER16 ER20 ER25 ER32 ER40 8.18 8.26 8.34 8.42 8.50 KEMMLER 8.58
