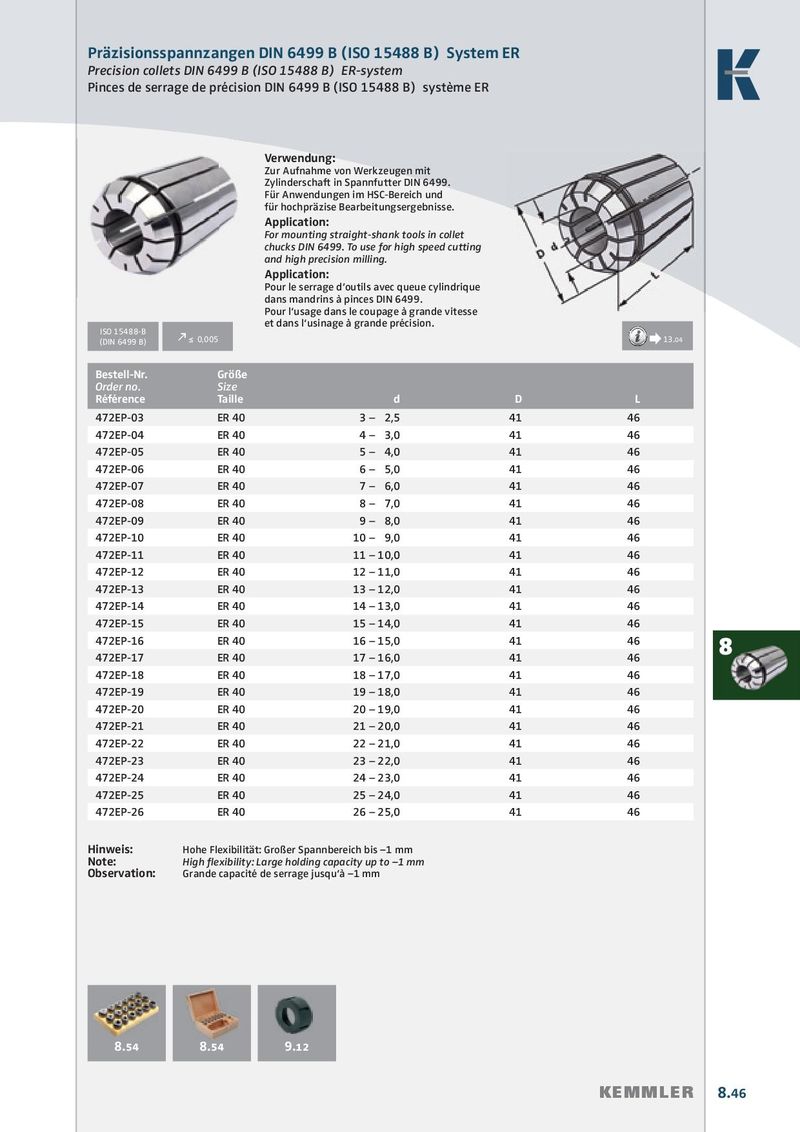

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER Precision collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488-B (DIN 6499 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 472EP-03 ER 40 3 –  2,5 41 46 472EP-04 ER 40 4 –  3,0 41 46 472EP-05 ER 40 5 –  4,0 41 46 472EP-06 ER 40 6 –  5,0 41 46 472EP-07 ER 40 7 –  6,0 41 46 472EP-08 ER 40 8 –  7,0 41 46 472EP-09 ER 40 9 –  8,0 41 46 472EP-10 ER 40 10 –  9,0 41 46 472EP-11 ER 40 11 – 10,0 41 46 472EP-12 ER 40 12 – 11,0 41 46 472EP-13 ER 40 13 – 12,0 41 46 472EP-14 ER 40 14 – 13,0 41 46 472EP-15 ER 40 15 – 14,0 41 46 472EP-16 ER 40 16 – 15,0 41 46 8 472EP-17 ER 40 17 – 16,0 41 46 472EP-18 ER 40 18 – 17,0 41 46 472EP-19 ER 40 19 – 18,0 41 46 472EP-20 ER 40 20 – 19,0 41 46 472EP-21 ER 40 21 – 20,0 41 46 472EP-22 ER 40 22 – 21,0 41 46 472EP-23 ER 40 23 – 22,0 41 46 472EP-24 ER 40 24 – 23,0 41 46 472EP-25 ER 40 25 – 24,0 41 46 472EP-26 ER 40 26 – 25,0 41 46 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm 8.54 8.54 9.12 KEMMLER 8.46
