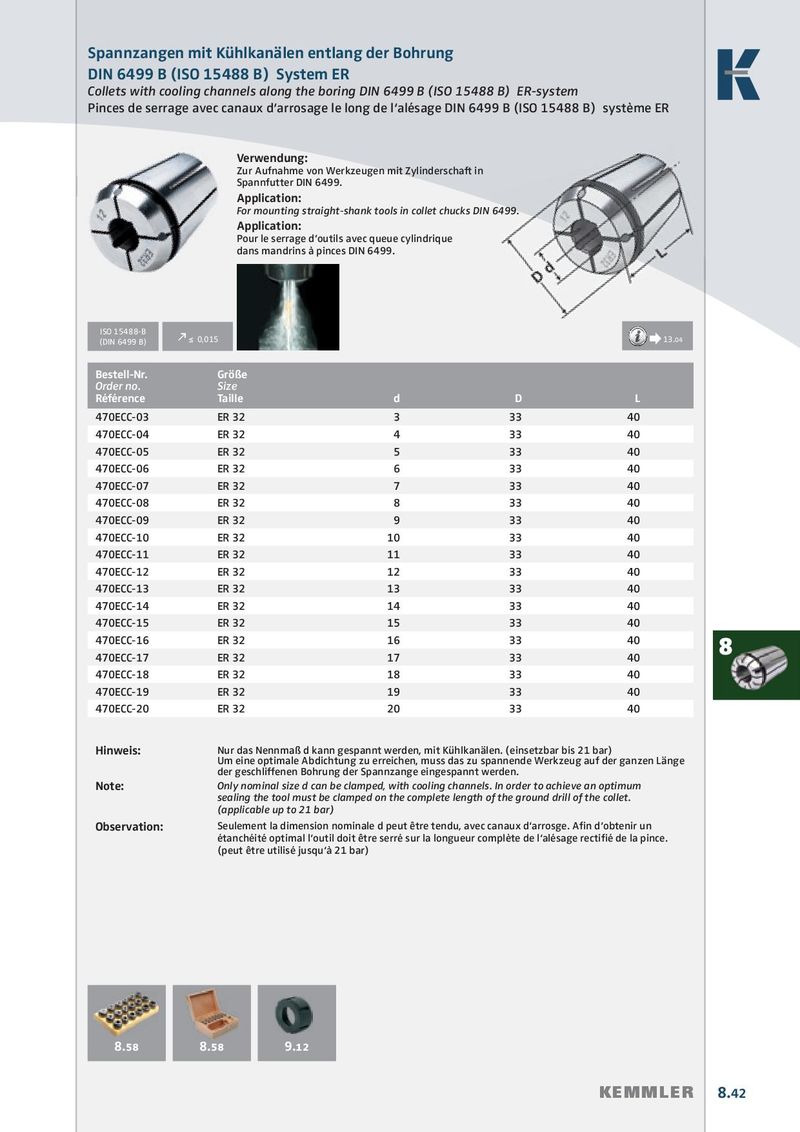

Spannzangen mit Kühlkanälen entlang der Bohrung DIN 6499 B (ISO 15488 B) System ER Collets with cooling channels along the boring DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage avec canaux d‘arrosage le long de l‘alésage DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. ISO 15488-B (DIN 6499 B) k ≤  0,015 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 470ECC-03 ER 32 3 33 40 470ECC-04 ER 32 4 33 40 470ECC-05 ER 32 5 33 40 470ECC-06 ER 32 6 33 40 470ECC-07 ER 32 7 33 40 470ECC-08 ER 32 8 33 40 470ECC-09 ER 32 9 33 40 470ECC-10 ER 32 10 33 40 470ECC-11 ER 32 11 33 40 470ECC-12 ER 32 12 33 40 470ECC-13 ER 32 13 33 40 470ECC-14 ER 32 14 33 40 470ECC-15 ER 32 15 33 40 470ECC-16 ER 32 16 33 40 8 470ECC-17 ER 32 17 33 40 470ECC-18 ER 32 18 33 40 470ECC-19 ER 32 19 33 40 470ECC-20 ER 32 20 33 40 Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar) Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden. Note: Only nominal size d can be clamped, with cooling channels. In order to achieve an optimum sealing the tool must be clamped on the complete length of the ground drill of the collet. (applicable up to 21 bar) Observation: Seulement la dimension nominale d peut être tendu, avec canaux d‘arrosge. Afi n d‘obtenir un étanchéité optimal l‘outil doit être serré sur la longueur complète de l‘alésage rectifi é de la pince. (peut être utilisé jusqu‘à 21 bar) 8.58 8.58 9.12 KEMMLER 8.42
