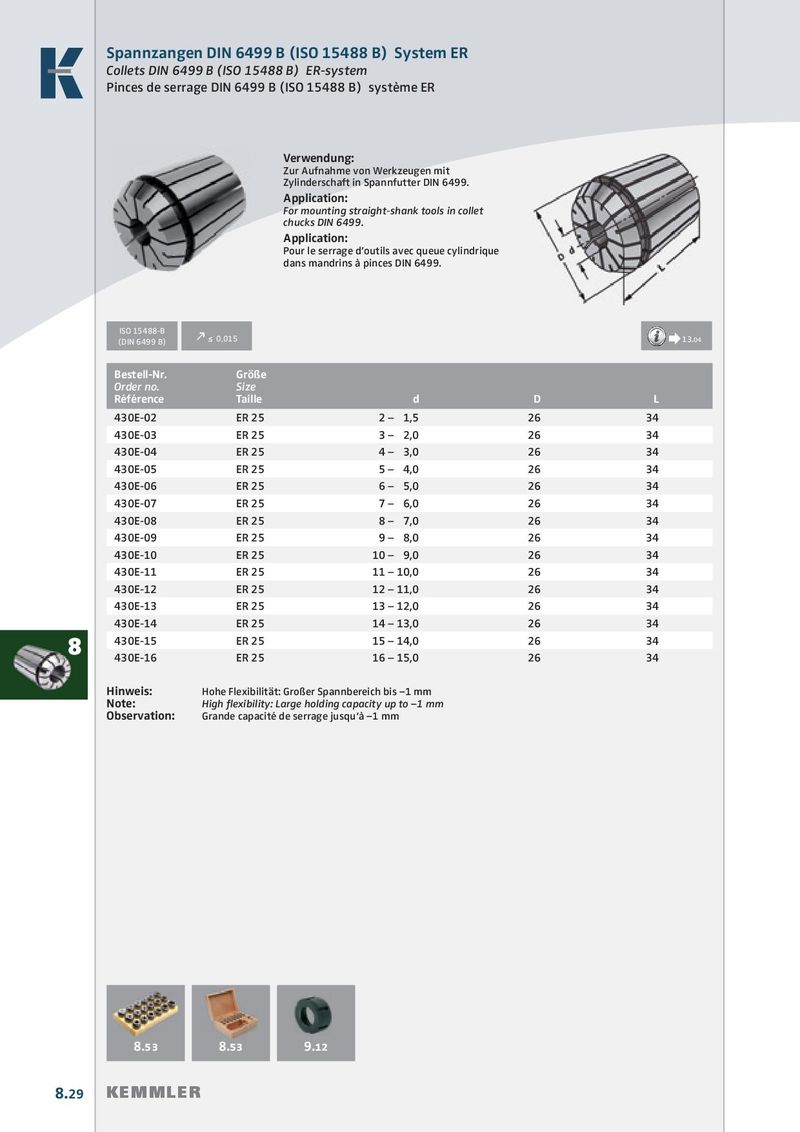

Spannzangen DIN 6499 B (ISO 15488 B) System ER Collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. ISO 15488-B (DIN 6499 B) k ≤  0,015 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 430E-02 ER 25 2 –  1,5 26 34 430E-03 ER 25 3 –  2,0 26 34 430E-04 ER 25 4 –  3,0 26 34 430E-05 ER 25 5 –  4,0 26 34 430E-06 ER 25 6 –  5,0 26 34 430E-07 ER 25 7 –  6,0 26 34 430E-08 ER 25 8 –  7,0 26 34 430E-09 ER 25 9 –  8,0 26 34 430E-10 ER 25 10 –  9,0 26 34 430E-11 ER 25 11 – 10,0 26 34 430E-12 ER 25 12 – 11,0 26 34 430E-13 ER 25 13 – 12,0 26 34 430E-14 ER 25 14 – 13,0 26 34 430E-15 ER 25 15 – 14,0 26 34 8 430E-16 ER 25 16 – 15,0 26 34 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm 8.53 8.53 9.12 8.29 KEMMLER
