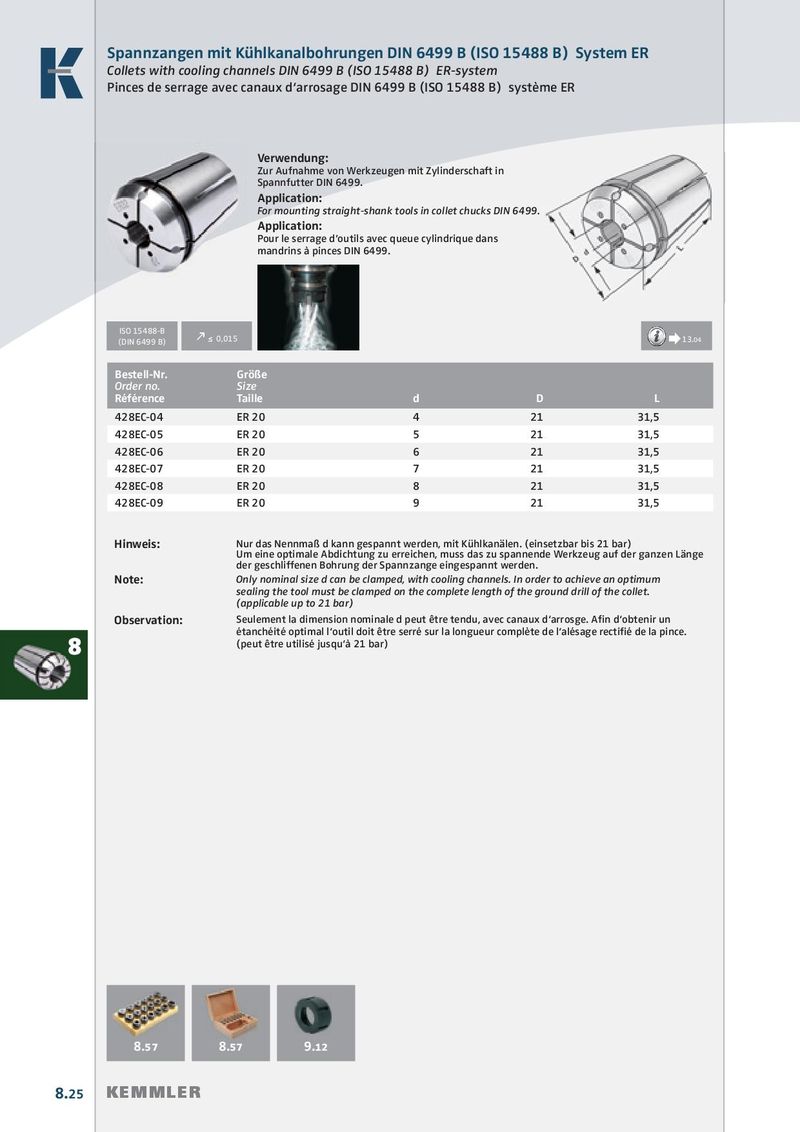

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.

Application: For mounting straight-shank tools in collet chucks DIN 6499.

Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.

ISO 15488-B  

(DIN 6499 B) ≤ 0,015 13.04

Bestell-Nr.Größe
Order no. RéférenceSize TailledDL
428EC-04ER 2042131,5
428EC-05ER 2052131,5
428EC-06ER 2062131,5
428EC-07ER 2072131,5
428EC-08ER 2082131,5
428EC-09ER 2092131,5
Hinweis:Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen. (einsetzbar bis 21 bar)
Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge
der geschliffenen Bohrung der Spannzange eingespannt werden.
Note:Only nominal size d can be clamped, with cooling channels. In order to achieve an optimum
sealing the tool must be clamped on the complete length of the ground drill of the collet.
(applicable up to 21 bar)
Observation:Seulement la dimension nominale d peut être tendu, avec canaux d‘arrosge. Afi n d‘obtenir un
8étanchéité optimal l‘outil doit être serré sur la longueur complète de l‘alésage rectifi é de la pince.

(peut être utilisé jusqu‘à 21 bar)
