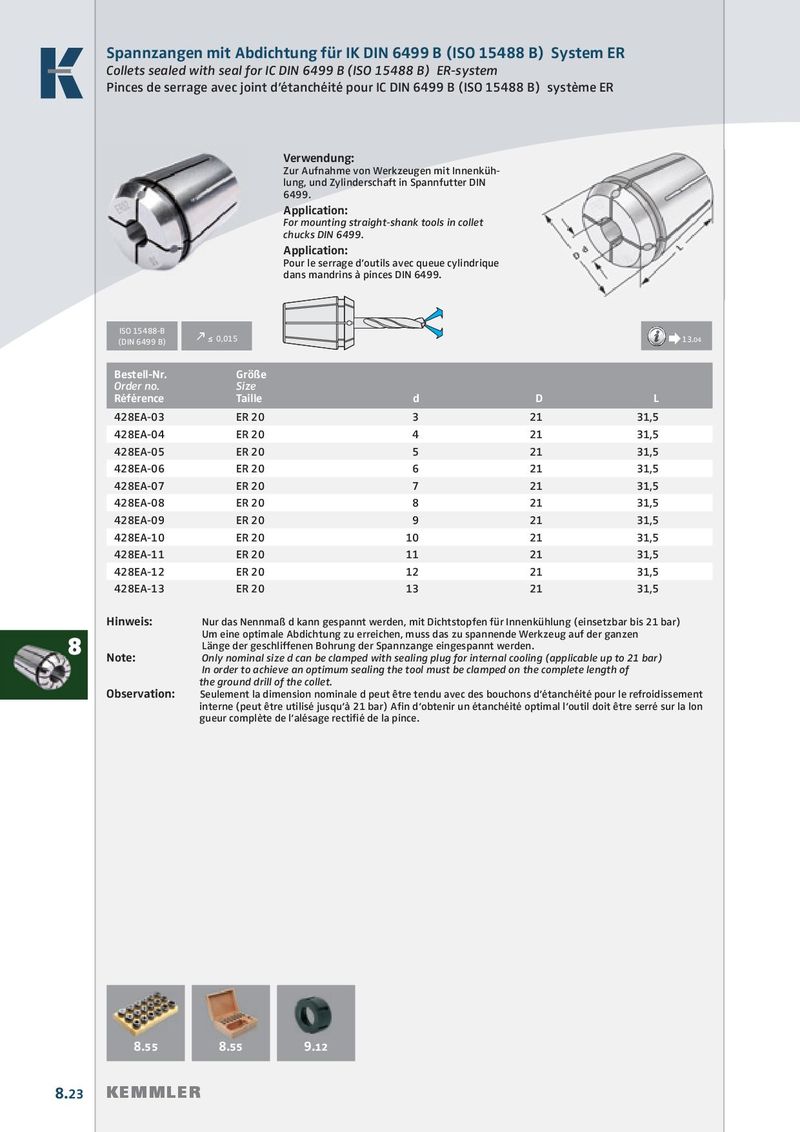

Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung, und Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
| ISO 15488-B (DIN 6499 B) | ≤0,015 | | |
| Bestell-Nr. Order no. Référence | Größe Size Taille | d D | L |
| 428EA-03 | ER 20 | 3 21 | 31,5 |
| 428EA-04 | ER 20 | 4 21 | 31,5 |
| 428EA-05 | ER 20 | 5 21 | 31,5 |
| 428EA-06 | ER 20 | 6 21 | 31,5 |
| 428EA-07 | ER 20 | 7 21 | 31,5 |
| 428EA-08 | ER 20 | 8 21 | 31,5 |
| 428EA-09 | ER 20 | 9 21 | 31,5 |
| 428EA-10 | ER 20 | 10 21 | 31,5 |
| 428EA-11 | ER 20 | 11 21 | 31,5 |
| 428EA-12 | ER 20 | 12 21 | 31,5 |
| 428EA-13 | ER 20 | 13 21 | 31,5 |
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar) 8 Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar) In order to achieve an optimum sealing the tool must be clamped on the complete length of the ground drill of the collet.
Observation: Seulement la dimension nominale d peut être tendu avec des bouchons d‘étanchéité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar) Afi n d‘obtenir un étanchéité optimal l‘outil doit être serré sur la lon gueur complète de l‘alésage rectifi é de la pince.
