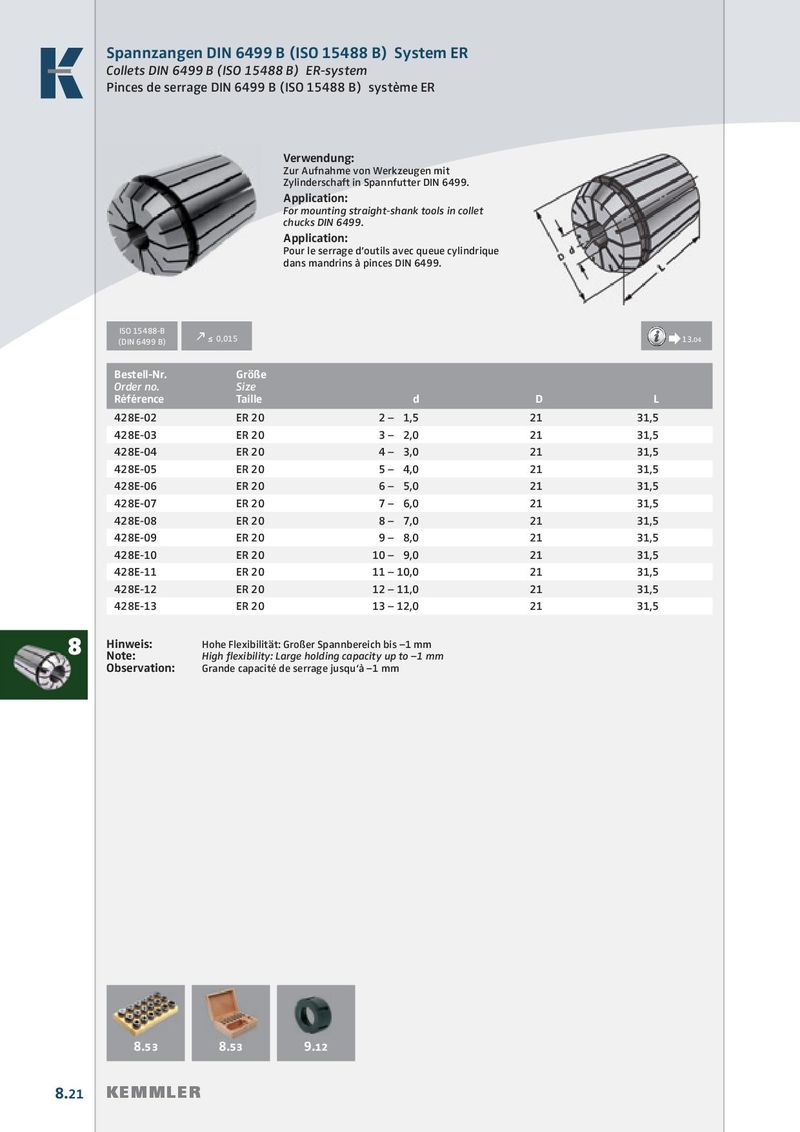

Spannzangen DIN 6499 B (ISO 15488 B) System ER Collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. ISO 15488-B (DIN 6499 B) k ≤  0,015 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 428E-02 ER 20 2 –  1,5 21 31,5 428E-03 ER 20 3 –  2,0 21 31,5 428E-04 ER 20 4 –  3,0 21 31,5 428E-05 ER 20 5 –  4,0 21 31,5 428E-06 ER 20 6 –  5,0 21 31,5 428E-07 ER 20 7 –  6,0 21 31,5 428E-08 ER 20 8 –  7,0 21 31,5 428E-09 ER 20 9 –  8,0 21 31,5 428E-10 ER 20 10 –  9,0 21 31,5 428E-11 ER 20 11 – 10,0 21 31,5 428E-12 ER 20 12 – 11,0 21 31,5 428E-13 ER 20 13 – 12,0 21 31,5 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm 8 Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm 8.53 8.53 9.12 8.21 KEMMLER
