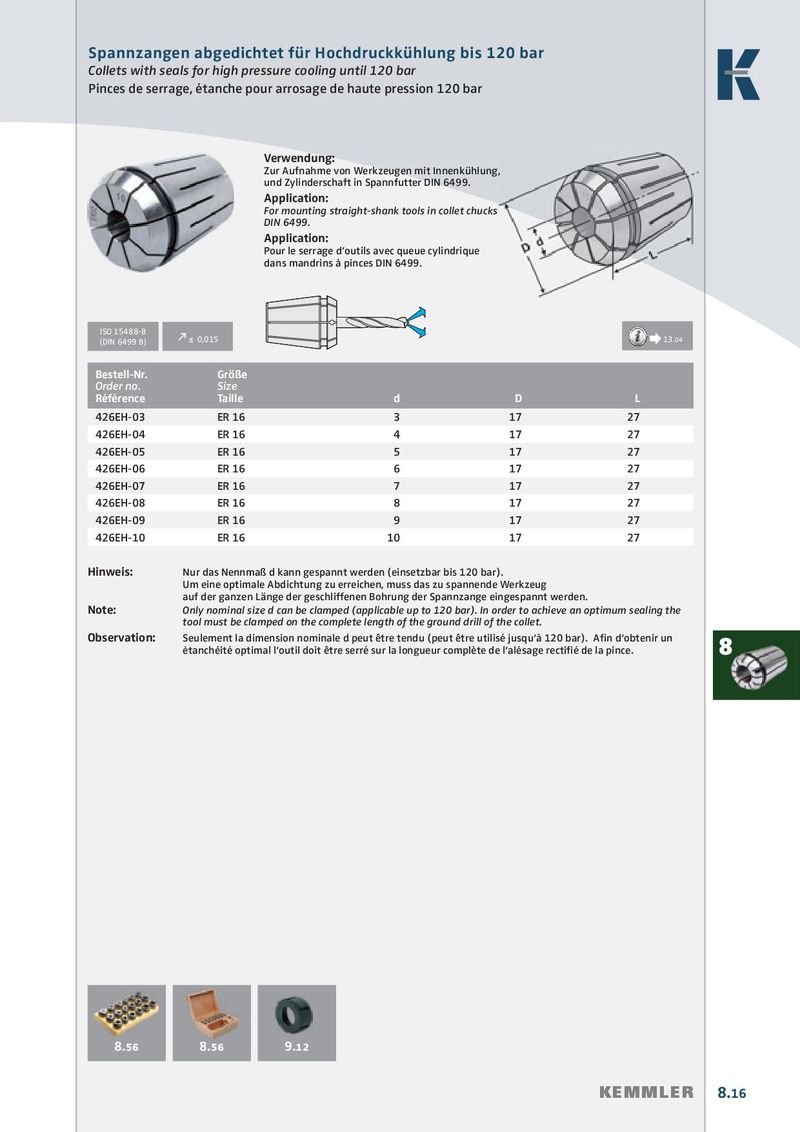

Общий каталог Kemmler 2017 - 2018 - страница 295
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
| ISO 15488-B (DIN 6499 B) ≤0,015 | Verwendung: Zur Aufnahme von W und Zylinderschaft in Application: For mounting straigh DIN 6499. Application: Pour le serrage d’outi dans mandrins à pinc | erkzeugen mit Innenkühlung, Spannfutter DIN 6499. t-shank tools in collet chucks ls avec queue cylindrique es DIN 6499. 13.04 |
| Bestell-Nr. Order no. Référence Größe Size Taille | d D L | |
| 426EH-03 ER 16 | 3 17 27 | |
| 426EH-04 ER 16 | 4 17 27 | |
| 426EH-05 ER 16 | 5 17 27 | |
| 426EH-06 ER 16 | 6 17 27 | |
| 426EH-07 ER 16 | 7 17 27 | |
| 426EH-08 ER 16 | 8 17 27 | |
| 426EH-09 ER 16 | 9 17 27 | |
| 426EH-10 ER 16 | 10 17 27 |
Hinweis: Nur das Nennmaß d kann gespannt werden (einsetzbar bis 120 bar). Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliffenen Bohrung der Spannzange eingespannt werden.
Note: Only nominal size d can be clamped (applicable up to 120 bar). In order to achieve an optimum sealing the tool must be clamped on the complete length of the ground drill of the collet.
Observation: Seulement la dimension nominale d peut être tendu (peut être utilisé jusqu‘à 120 bar). Afi n d‘obtenir un 88
étanchéité optimal l‘outil doit être serré sur la longueur complète de l‘alésage rectifi é de la pince.
