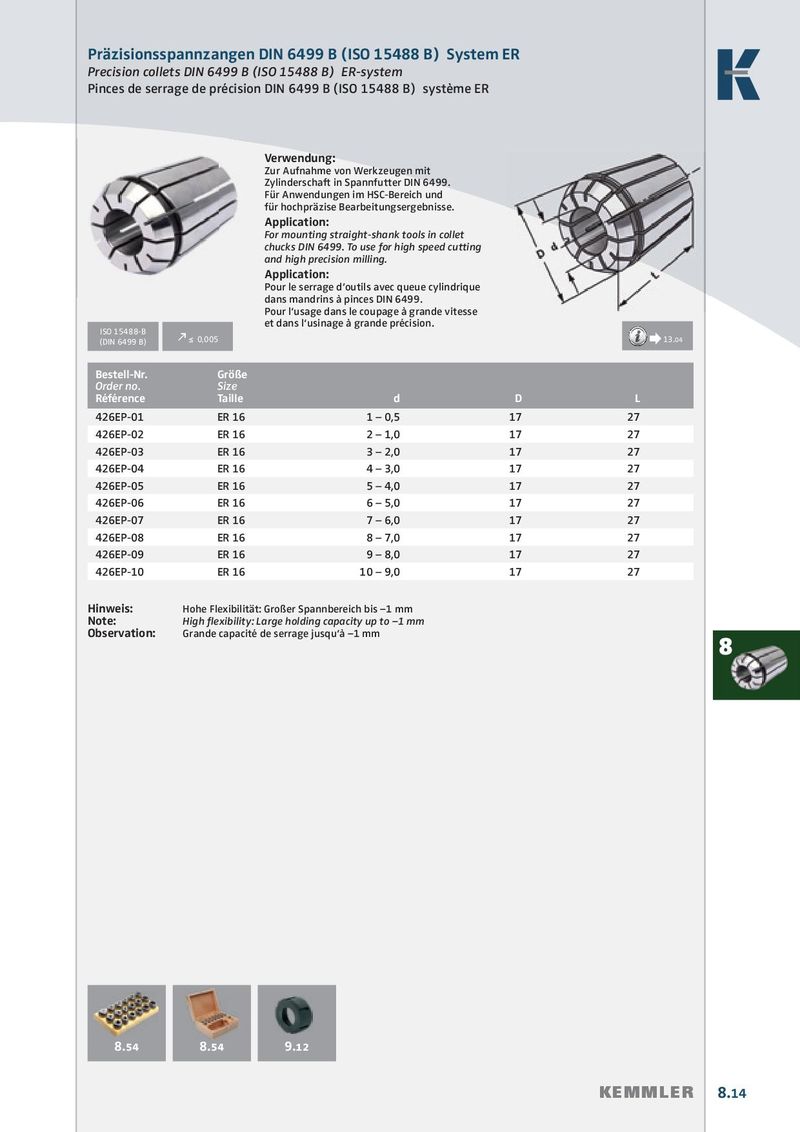

Общий каталог Kemmler 2017 - 2018 - страница 293

Präzisionsspannzangen DIN 6499 B (ISO 15488 B) System ER Precision collets DIN 6499 B (ISO 15488 B) ER-system Pinces de serrage de précision DIN 6499 B (ISO 15488 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse. Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling. Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488-B (DIN 6499 B) k ≤  0,005 Æ 13.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 426EP-01 ER 16 1 – 0,5 17 27 426EP-02 ER 16 2 – 1,0 17 27 426EP-03 ER 16 3 – 2,0 17 27 426EP-04 ER 16 4 – 3,0 17 27 426EP-05 ER 16 5 – 4,0 17 27 426EP-06 ER 16 6 – 5,0 17 27 426EP-07 ER 16 7 – 6,0 17 27 426EP-08 ER 16 8 – 7,0 17 27 426EP-09 ER 16 9 – 8,0 17 27 426EP-10 ER 16 10 – 9,0 17 27 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm 8 8.54 8.54 9.12 KEMMLER 8.14
