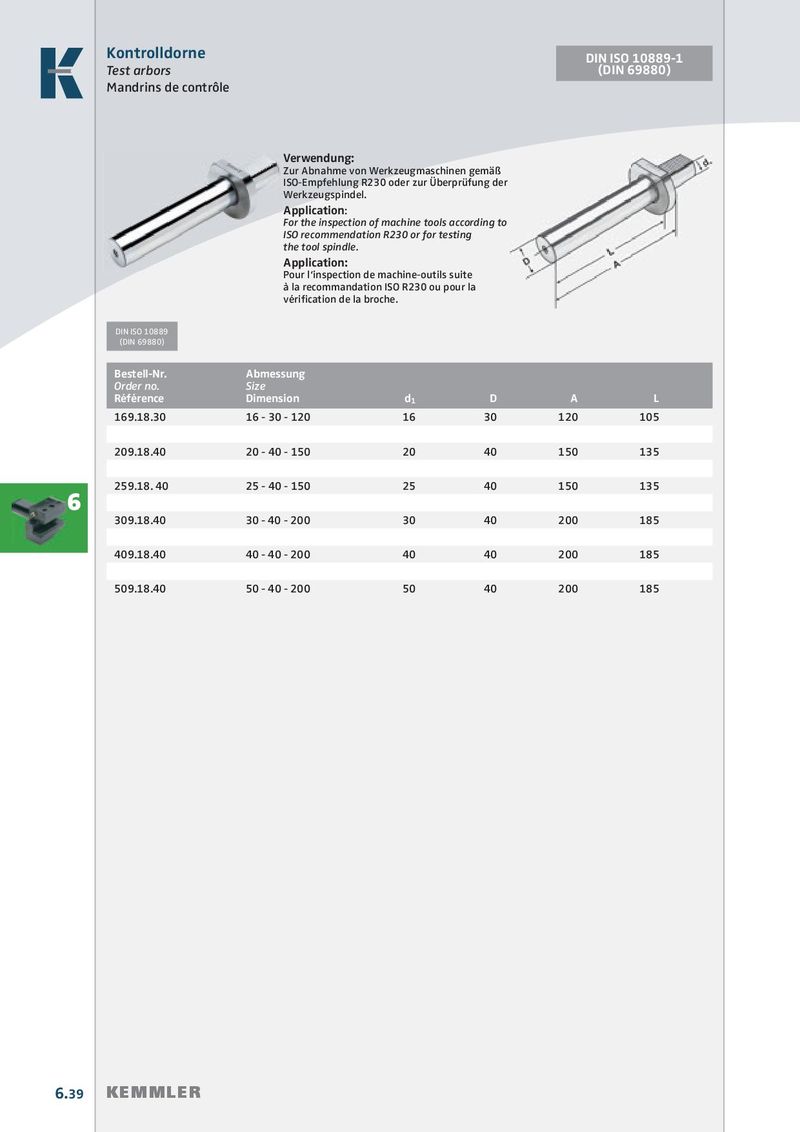

Test arbors (DIN 69880)
DIN ISO 10889 (DIN 69880)
Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle.
Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérifi cation de la broche.
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | D | A | L |
| 169.18.30 | 16 - 30 - 120 | 16 | 30 | 120 | 105 |
| 209.18.40 | 20 - 40 - 150 | 20 | 40 | 150 | 135 |
| 259.18. 40 | 25 - 40 - 150 | 25 | 40 | 150 | 135 |
| 309.18.40 | 30 - 40 - 200 | 30 | 40 | 200 | 185 |
| 409.18.40 | 40 - 40 - 200 | 40 | 40 | 200 | 185 |
| 509.18.40 | 50 - 40 - 200 | 50 | 40 | 200 | 185 |
