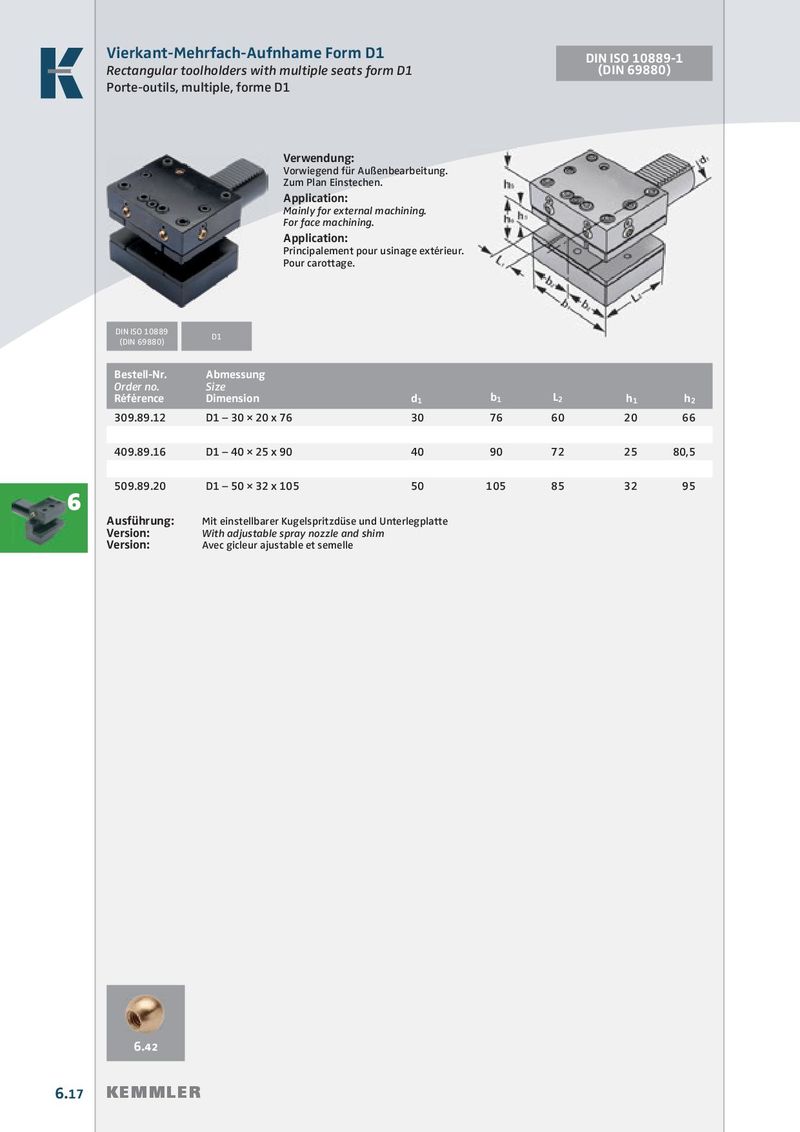

Vierkant-Mehrfach-Aufnhame Form D1 DIN ISO 10889-1 Rectangular toolholders with multiple seats form D1 (DIN 69880) Porte-outils, multiple, forme D1 Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 D1 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 b 1 L 2 h 1 h 2 309.89.12 D1 – 30 × 20 x 76 30 76 60 20 66 409.89.16 D1 – 40 × 25 x 90 40 90 72 25 80,5 509.89.20 D1 – 50 × 32 x 105 50 105 85 32 95 6 Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle 6.42 6.17 KEMMLER
