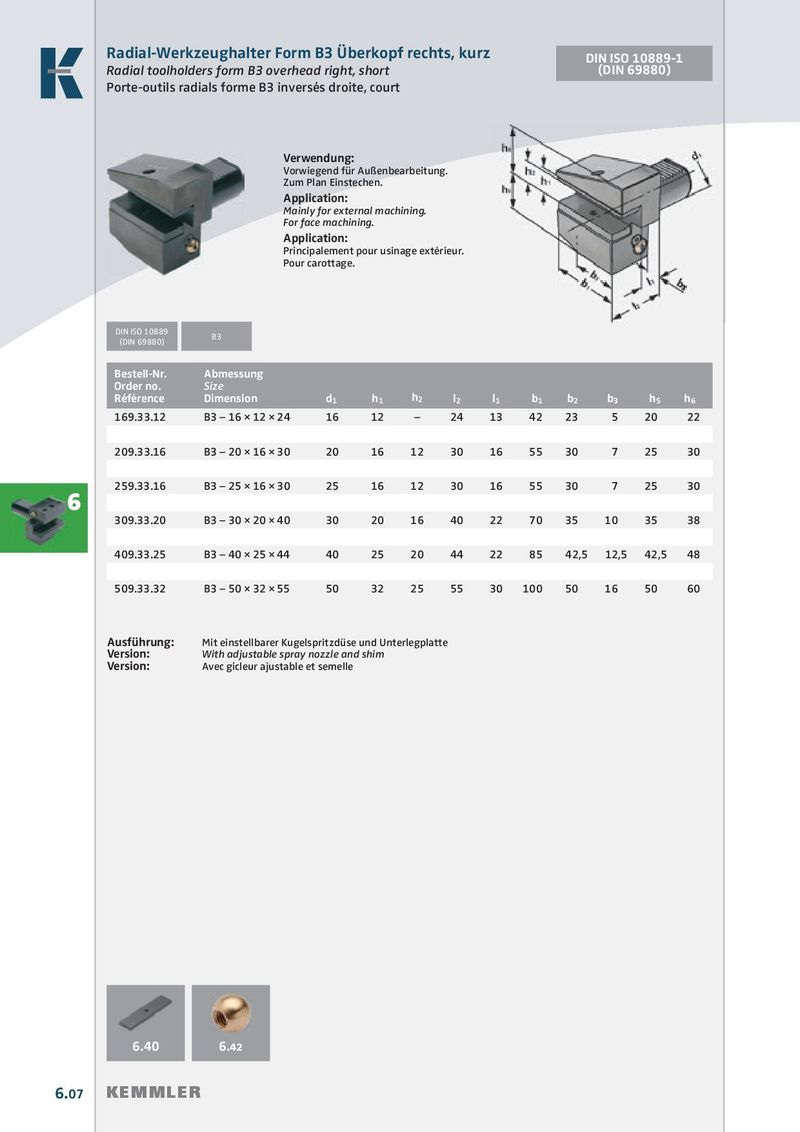

Radial-Werkzeughalter Form B3 Überkopf rechts, kurz DIN ISO 10889-1 Radial toolholders form B3 overhead right, short (DIN 69880) Porte-outils radials forme B3 inversés droite, court Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 B3 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 h 1 h 2 l 2 l 1 b 1 b 2 b 3 h 5 h 6 169.33.12 B3 – 16 × 12 × 24 16 12 – 24 13 42 23 5 20 22 209.33.16 B3 – 20 × 16 × 30 20 16 12 30 16 55 30 7 25 30 259.33.16 B3 – 25 × 16 × 30 25 16 12 30 16 55 30 7 25 30 6 309.33.20 B3 – 30 × 20 × 40 30 20 16 40 22 70 35 10 35 38 409.33.25 B3 – 40 × 25 × 44 40 25 20 44 22 85 42,5 12,5 42,5 48 509.33.32 B3 – 50 × 32 × 55 50 32 25 55 30 100 50 16 50 60 Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle 6.40 6.42 6.07 KEMMLER
