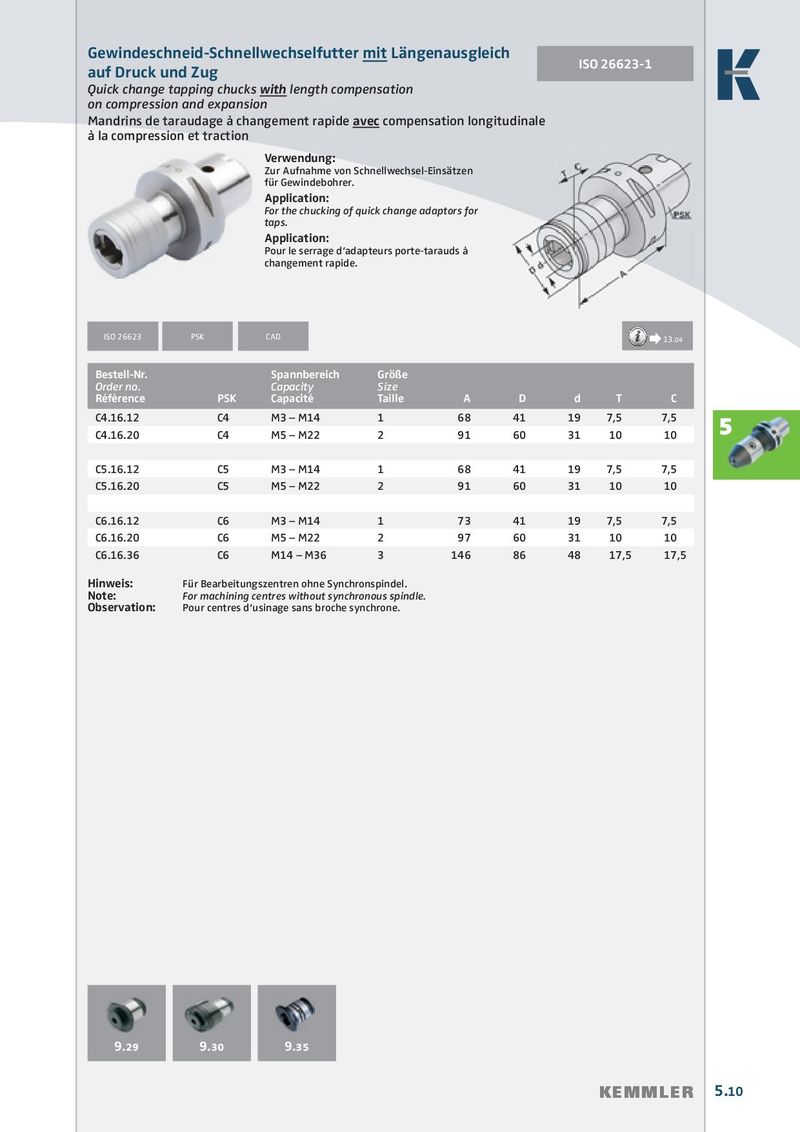

Общий каталог Kemmler 2017 - 2018 - страница 219
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
auf Druck und Zug ISO 26623-1
Quick change tapping chucks with length compensation
on compression and expansion
Mandrins de taraudage à changement rapide avec compensation longitudinale
à la compression et traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
| ISO 26623 | PSK | CAD | | 13.04 | ||||
| Bestell-Nr. Order no. Référence | PSK | Spannbereich Capacity Capacité | Größe Size Taille | A | D | d | T | C |
| C4.16.12 | C4 | M3 – M14 | 1 | 68 | 41 | 19 | 7,5 | 7,5 |
| C4.16.20 | C4 | M5 – M22 | 2 | 91 | 60 | 31 | 10 | 10 |
| C5.16.12 | C5 | M3 – M14 | 1 | 68 | 41 | 19 | 7,5 | 7,5 |
| C5.16.20 | C5 | M5 – M22 | 2 | 91 | 60 | 31 | 10 | 10 |
| C6.16.12 | C6 | M3 – M14 | 1 | 73 | 41 | 19 | 7,5 | 7,5 |
| C6.16.20 | C6 | M5 – M22 | 2 | 97 | 60 | 31 | 10 | 10 |
| C6.16.36 | C6 | M14 – M36 | 3 | 146 | 86 | 48 | 17,5 | 17,5 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
