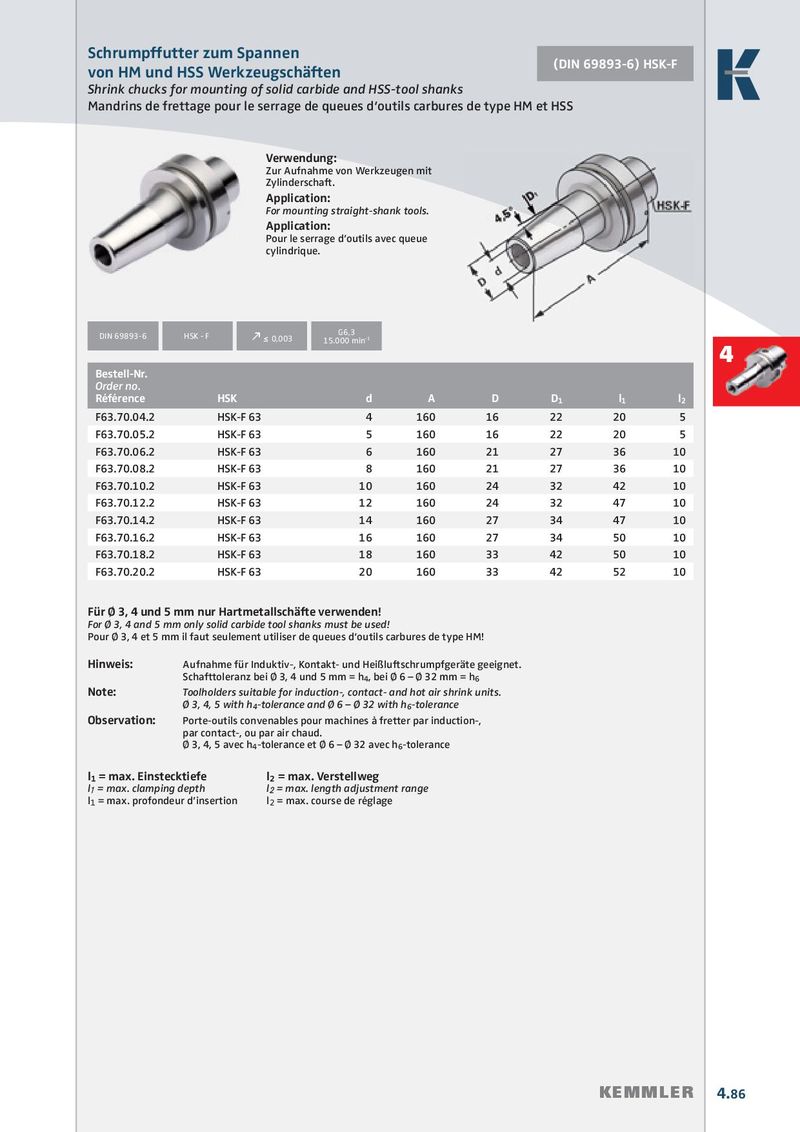

von HM und HSS Werkzeugschäften (DIN 69893-6) HSK-F

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

DIN 69893-6 HSK - F  ≤0,003G6,3 15.000 min-1
Bestell-Nr. Order no. RéférenceHSKdADD1l1l2
F63.70.04.2HSK-F 6341601622205
F63.70.05.2HSK-F 6351601622205
F63.70.06.2HSK-F 63616021273610
F63.70.08.2HSK-F 63816021273610
F63.70.10.2HSK-F 631016024324210
F63.70.12.2HSK-F 631216024324710
F63.70.14.2HSK-F 631416027344710
F63.70.16.2HSK-F 631616027345010
F63.70.18.2HSK-F 631816033425010
F63.70.20.2HSK-F 632016033425210

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h 4 6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h -tolerance and
  • 6 –
  • 32 with h -tolerance

4 6

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

  • 3, 4, 5 avec h -tolerance et
  • 6 –
  • 32 avec h -tolerance

4 6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
