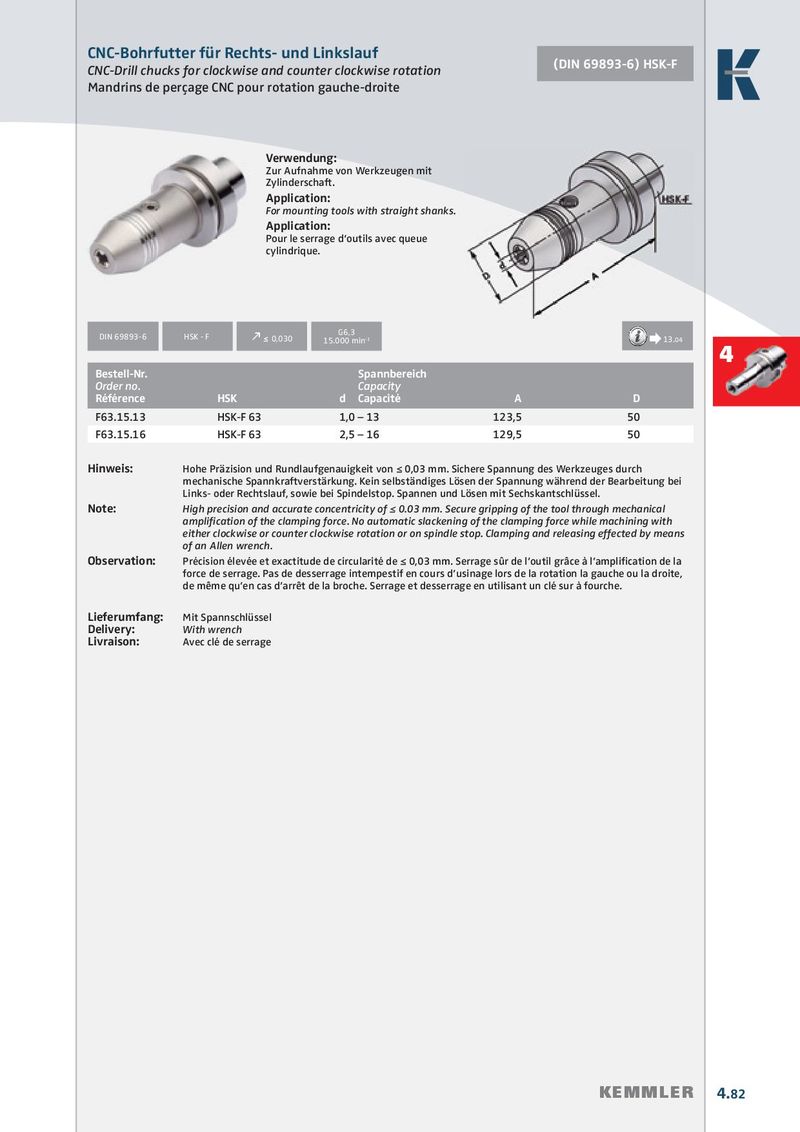

Общий каталог Kemmler 2017 - 2018 - страница 203
Навигация
Каталог Kemmler цанговые зажимы
Каталог Kemmler зажимные болты
Каталог Kemmler цанговые патроны KPS
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting tools with straight shanks.
Application: Pour le serrage d‘outils avec queue cylindrique.
DIN 69893-6 HSK - F G6,3
≤ 0,030 15.000 min-1 13.04 44
| Bestell-Nr. | Spannbereich | |||
| Order no. | Capacity | |||
| Référence | HSK | d Capacité | A | D |
| F63.15.13 | HSK-F 63 | 1,0 – 13 | 123,5 | 50 |
| F63.15.16 | HSK-F 63 | 2,5 – 16 | 129,5 | 50 |
| Hinweis: | Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch |
| mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei | |
| Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. | |
| Note: | High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical |
| amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with | |
| either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means | |
| of an Allen wrench. | |
| Observation: | Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la |
| force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite, | |
| de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche. | |
| Lieferumfang: Mit Spannschlüssel | |
| Delivery: | With wrench |
| Livraison: | Avec clé de serrage |
