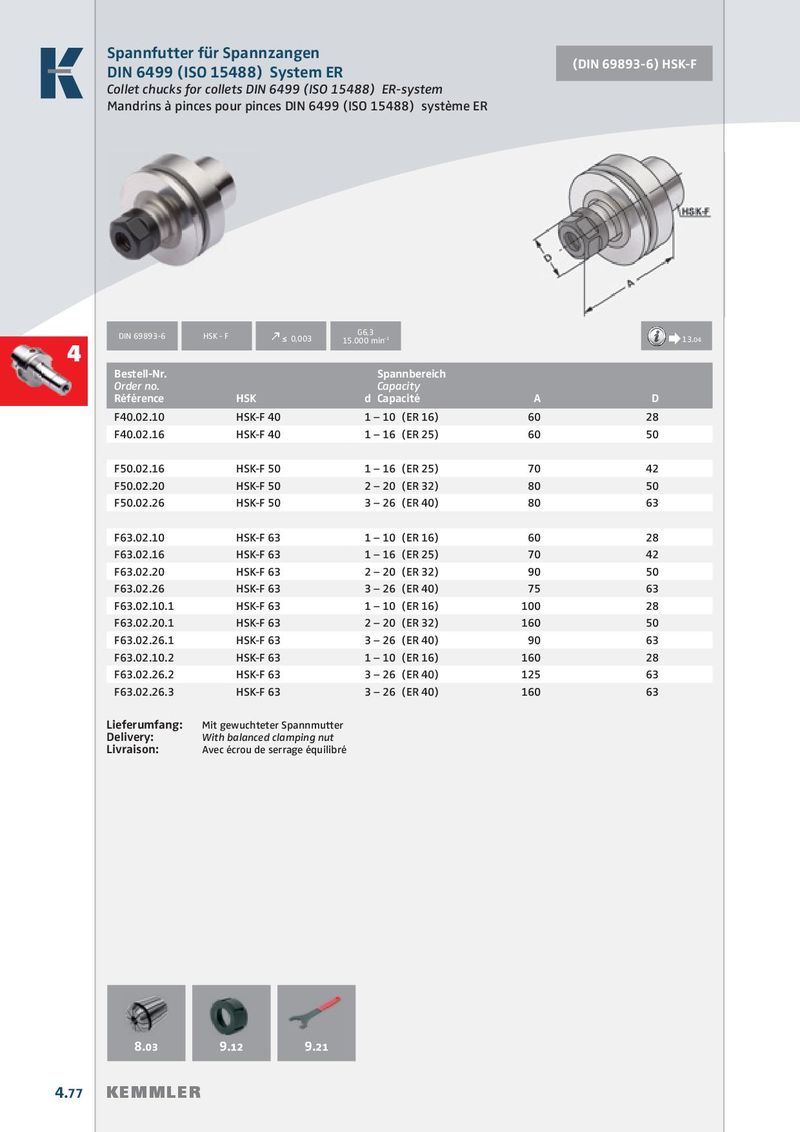

Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
| DIN 69893-6 | HSK - F ≤0,003 | G6,3 15.000 min-1 | | |
| Bestell-Nr. Order no. Référence | HSK | Spannbereich Capacity d Capacité | A | D |
| F40.02.10 | HSK-F 40 | 1 – 10 (ER 16) | 60 | 28 |
| F40.02.16 | HSK-F 40 | 1 – 16 (ER 25) | 60 | 50 |
| F50.02.16 | HSK-F 50 | 1 – 16 (ER 25) | 70 | 42 |
| F50.02.20 | HSK-F 50 | 2 – 20 (ER 32) | 80 | 50 |
| F50.02.26 | HSK-F 50 | 3 – 26 (ER 40) | 80 | 63 |
| F63.02.10 | HSK-F 63 | 1 – 10 (ER 16) | 60 | 28 |
| F63.02.16 | HSK-F 63 | 1 – 16 (ER 25) | 70 | 42 |
| F63.02.20 | HSK-F 63 | 2 – 20 (ER 32) | 90 | 50 |
| F63.02.26 | HSK-F 63 | 3 – 26 (ER 40) | 75 | 63 |
| F63.02.10.1 | HSK-F 63 | 1 – 10 (ER 16) | 100 | 28 |
| F63.02.20.1 | HSK-F 63 | 2 – 20 (ER 32) | 160 | 50 |
| F63.02.26.1 | HSK-F 63 | 3 – 26 (ER 40) | 90 | 63 |
| F63.02.10.2 | HSK-F 63 | 1 – 10 (ER 16) | 160 | 28 |
| F63.02.26.2 | HSK-F 63 | 3 – 26 (ER 40) | 125 | 63 |
| F63.02.26.3 | HSK-F 63 | 3 – 26 (ER 40) | 160 | 63 |
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut
Livraison: Avec écrou de serrage équilibré
