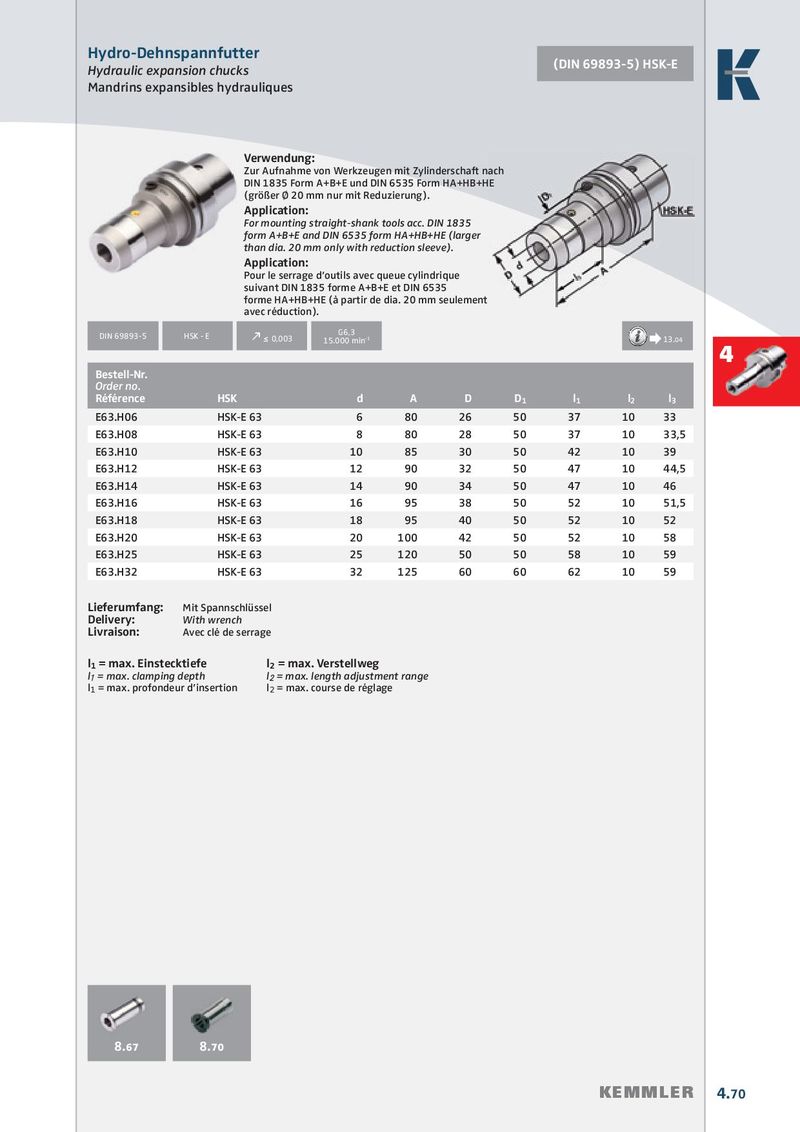

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application:
| For mountin form A+B+E than dia. 20 Applicatio Pour le serr suivant DIN forme HA+H avec réduct | g straight-shank and DIN 6535 for mm only with re n: age d’outils avec q 1835 forme A+B+ B+HE (à partir de ion). | tools acc. DI m HA+HB+H duction slee ueue cylind E et DIN 65 dia. 20 mm | N 1835 E (larger ve). rique 35 seulement | |||||
| DIN 69893-5 | HSK - E ≤0,003 | G6,3 15.000 min-1 | | 13.04 | ||||
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 | l3 |
| E63.H06 | HSK-E 63 | 6 | 80 | 26 | 50 | 37 | 10 | 33 |
| E63.H08 | HSK-E 63 | 8 | 80 | 28 | 50 | 37 | 10 | 33,5 |
| E63.H10 | HSK-E 63 | 10 | 85 | 30 | 50 | 42 | 10 | 39 |
| E63.H12 | HSK-E 63 | 12 | 90 | 32 | 50 | 47 | 10 | 44,5 |
| E63.H14 | HSK-E 63 | 14 | 90 | 34 | 50 | 47 | 10 | 46 |
| E63.H16 | HSK-E 63 | 16 | 95 | 38 | 50 | 52 | 10 | 51,5 |
| E63.H18 | HSK-E 63 | 18 | 95 | 40 | 50 | 52 | 10 | 52 |
| E63.H20 | HSK-E 63 | 20 | 100 | 42 | 50 | 52 | 10 | 58 |
| E63.H25 | HSK-E 63 | 25 | 120 | 50 | 50 | 58 | 10 | 59 |
| E63.H32 | HSK-E 63 | 32 | 125 | 60 | 60 | 62 | 10 | 59 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
