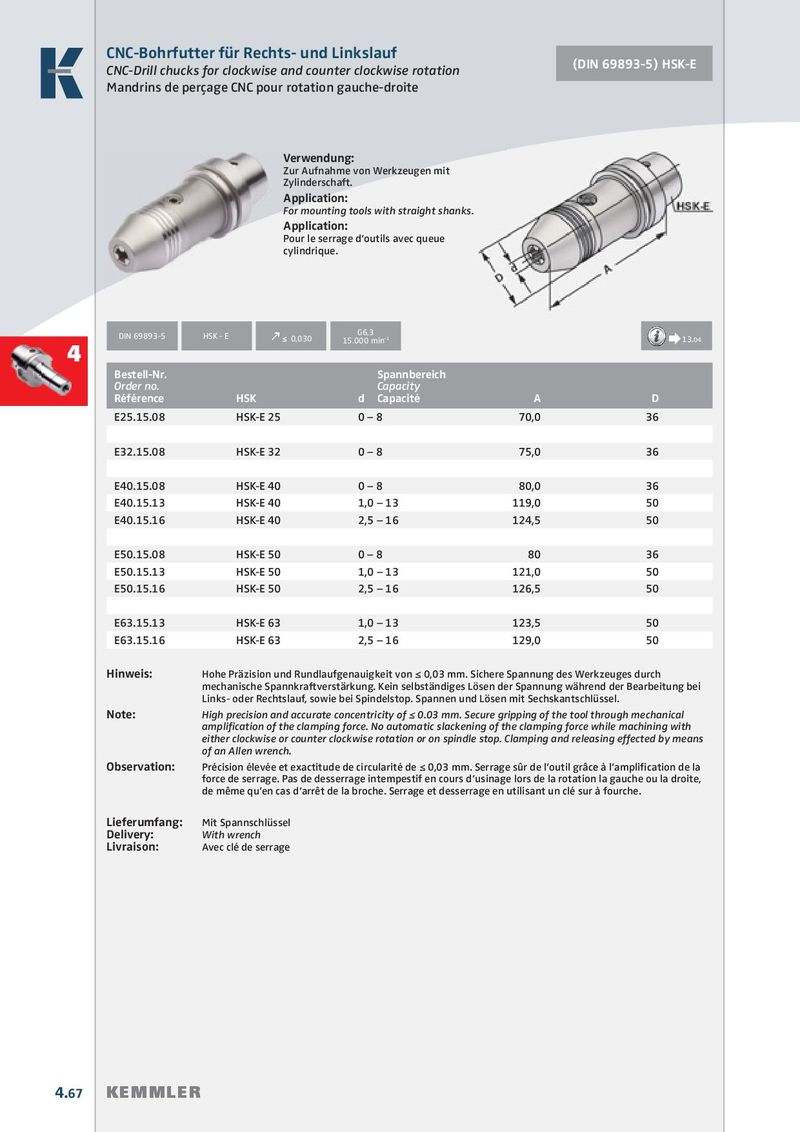

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks.

Application: Pour le serrage d‘outils avec queue cylindrique.

DIN 69893-5HSK - E  ≤0,030G6,3 15.000 min-113.04
Bestell-Nr. Order no. RéférenceHSKSpannbereich Capacity d CapacitéAD
E25.15.08HSK-E 250 – 870,036
E32.15.08HSK-E 320 – 875,036
E40.15.08HSK-E 400 – 880,036
E40.15.13HSK-E 401,0 – 13119,050
E40.15.16HSK-E 402,5 – 16124,550
E50.15.08HSK-E 500 – 88036
E50.15.13HSK-E 501,0 – 13121,050
E50.15.16HSK-E 502,5 – 16126,550
E63.15.13HSK-E 631,0 – 13123,550
E63.15.16HSK-E 632,5 – 16129,050
Hinweis:Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei
Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by means
of an Allen wrench.
Observation:Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation de la
force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite,
de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:With wrench
Livraison:Avec clé de serrage
