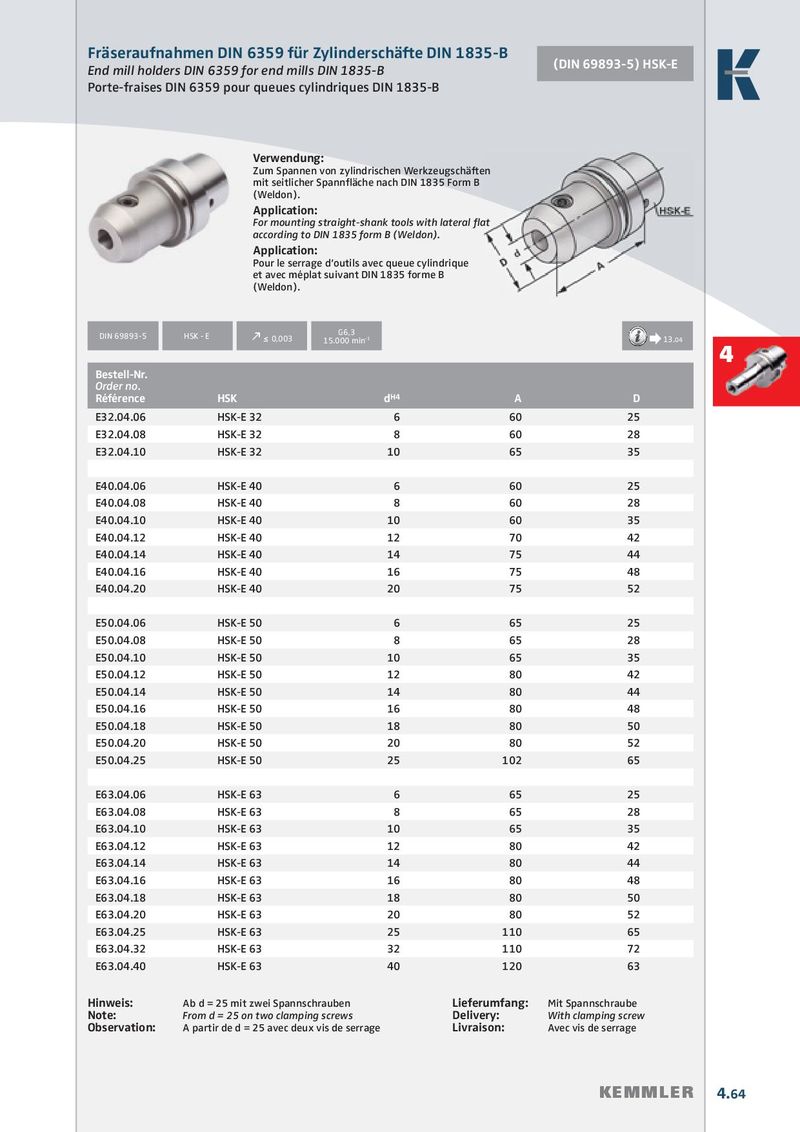

Общий каталог Kemmler 2017 - 2018

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannﬂ äche nach DIN 1835 Form B (Weldon).

Application: For mounting straight-shank tools with lateral ﬂ at according to DIN 1835 form B (Weldon).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).

DIN 69893-5	HSK - E  ≤0,003	G6,3 15.000 min-1		
Bestell-Nr. Order no. Référence	HSK	dH4	A	D
E32.04.06	HSK-E 32	6	60	25
E32.04.08	HSK-E 32	8	60	28
E32.04.10	HSK-E 32	10	65	35
E40.04.06	HSK-E 40	6	60	25
E40.04.08	HSK-E 40	8	60	28
E40.04.10	HSK-E 40	10	60	35
E40.04.12	HSK-E 40	12	70	42
E40.04.14	HSK-E 40	14	75	44
E40.04.16	HSK-E 40	16	75	48
E40.04.20	HSK-E 40	20	75	52
E50.04.06	HSK-E 50	6	65	25
E50.04.08	HSK-E 50	8	65	28
E50.04.10	HSK-E 50	10	65	35
E50.04.12	HSK-E 50	12	80	42
E50.04.14	HSK-E 50	14	80	44
E50.04.16	HSK-E 50	16	80	48
E50.04.18	HSK-E 50	18	80	50
E50.04.20	HSK-E 50	20	80	52
E50.04.25	HSK-E 50	25	102	65
E63.04.06	HSK-E 63	6	65	25
E63.04.08	HSK-E 63	8	65	28
E63.04.10	HSK-E 63	10	65	35
E63.04.12	HSK-E 63	12	80	42
E63.04.14	HSK-E 63	14	80	44
E63.04.16	HSK-E 63	16	80	48
E63.04.18	HSK-E 63	18	80	50
E63.04.20	HSK-E 63	20	80	52
E63.04.25	HSK-E 63	25	110	65
E63.04.32	HSK-E 63	32	110	72
E63.04.40	HSK-E 63	40	120	63

Hinweis:	Ab d = 25 mit zwei Spannschrauben	Lieferumfang:	Mit Spannschraube
Note:	From d = 25 on two clamping screws	Delivery:	With clamping screw
Observation:	A partir de d = 25 avec deux vis de serrage	Livraison:	Avec vis de serrage
