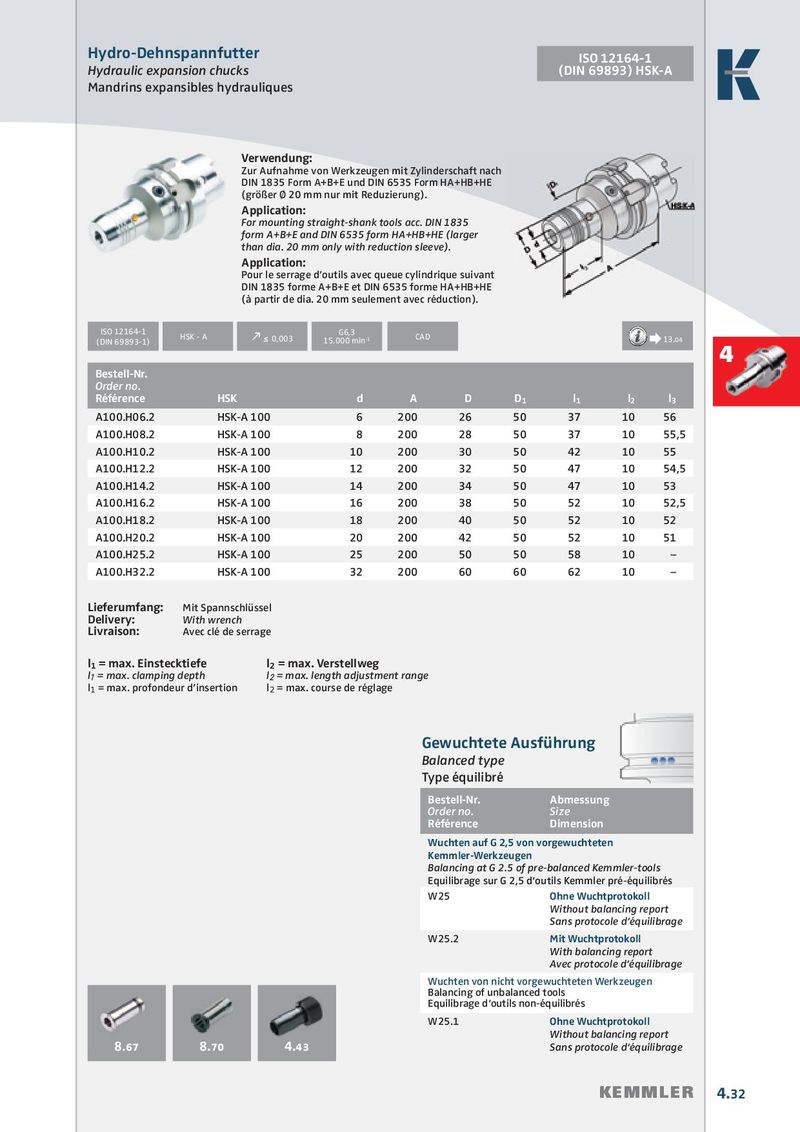

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).
| ISO 12164-1 (DIN 69893-1) HS | K - A ≤0,003 | G6,3 15.000 min-1 | CAD | | 13.04 | |||
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 | l3 |
| A100.H06.2 | HSK-A 100 | 6 | 200 | 26 | 50 | 37 | 10 | 56 |
| A100.H08.2 | HSK-A 100 | 8 | 200 | 28 | 50 | 37 | 10 | 55,5 |
| A100.H10.2 | HSK-A 100 | 10 | 200 | 30 | 50 | 42 | 10 | 55 |
| A100.H12.2 | HSK-A 100 | 12 | 200 | 32 | 50 | 47 | 10 | 54,5 |
| A100.H14.2 | HSK-A 100 | 14 | 200 | 34 | 50 | 47 | 10 | 53 |
| A100.H16.2 | HSK-A 100 | 16 | 200 | 38 | 50 | 52 | 10 | 52,5 |
| A100.H18.2 | HSK-A 100 | 18 | 200 | 40 | 50 | 52 | 10 | 52 |
| A100.H20.2 | HSK-A 100 | 20 | 200 | 42 | 50 | 52 | 10 | 51 |
| A100.H25.2 | HSK-A 100 | 25 | 200 | 50 | 50 | 58 | 10 | – |
| A100.H32.2 | HSK-A 100 | 32 | 200 | 60 | 60 | 62 | 10 | – |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. | Abmessung |
| Order no. | Size |
| Référence | Dimension |
| Wuchten auf G 2,5 von vorgewuchteten | |
| Kemmler-Werkzeugen | |
| Balancing at G 2.5 of pre-balanced Kemmler-tools | |
| Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés | |
| W25 | Ohne Wuchtprotokoll |
| Without balancing report | |
| Sans protocole d‘équilibrage | |
| W25.2 | Mit Wuchtprotokoll |
With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
